■サーボモータによる高度モーションコントロールに最適なサーボモータ用減速機TERVO(テルボ)は、ハイポイド・ヘルカル・ウォームの3種類のギヤ、出力軸も直交軸と平行軸、中空タイプと中実タイプが選択可能で、幅広い用途・レイアウトに最適な製品をお選びいただけます。
■各社サーボモータに対応するとともに、汎用ギヤヘッドをサーボ用ギヤヘッド化することで、高い経済性と短納期を両立しました。
【直交軸タイプ】
■エコノミー
・汎用ギヤヘッドをサーボ用途化することで、エコノミーかつ短納期で製品をお届けできます。
■高効率
・ウォームに比べ、滑りが少なく高効率です。
・同一出力であれば消費電力が少なくて済みます。
■コンパクトでスペースセービング、取付方向も自由
・高さ寸法を抑えたコンパクトボディは、自在な設置・取付けに対応しています。
・水平、垂直、傾斜等、据付角度の制限はありません。
椿本チエイン

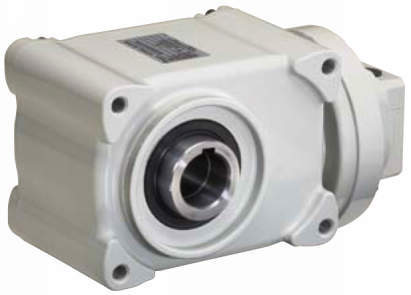

サーボモータ用 TERVO減速機（ハイポイドギヤヘッド）
詳細仕様
390件の型式
| 型式 | 取付形式 | 軸配置 | サイズ | 減速比 |
減速機 段数 |
マウント コード |
最高 入力回転速度 (r/min) |
定格入力 (kW) |
出力軸定格トルク(N･m) |
許容 ラジアル荷重 (N) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力回転速度 | ||||||||||||
| 3000r/min | 2000r/min | 1500r/min | ||||||||||
| HMTK0435H120-E4HC | 出力軸中空 | 出力軸中空 | 0435 | 120 | 3 | E4HC | 3000 | 0.4 | 127 | 191 | 254 | 4410 |
| HMTK0435H120-G2HC | 出力軸中空 | 出力軸中空 | 0435 | 120 | 3 | G2HC | 3000 | 0.4 | 127 | 191 | 254 | 4410 |
| HMTK0435H160-E4HC | 出力軸中空 | 出力軸中空 | 0435 | 160 | 3 | E4HC | 3000 | 0.4 | 169 | 254 | 338 | 4410 |
| HMTK0435H160-G2HC | 出力軸中空 | 出力軸中空 | 0435 | 160 | 3 | G2HC | 3000 | 0.4 | 169 | 254 | 338 | 4410 |
| HMTK0435H200-E4HC | 出力軸中空 | 出力軸中空 | 0435 | 200 | 3 | E4HC | 3000 | 0.4 | 187 | 281 | 374 | 4410 |
| HMTK0435H200-G2HC | 出力軸中空 | 出力軸中空 | 0435 | 200 | 3 | G2HC | 3000 | 0.4 | 187 | 281 | 374 | 4410 |
| HMTK0735H5-G5KC | 出力軸中空 | 出力軸中空 | 0735 | 5 | 2 | G5KC | 3000 | 0.75 | 10.3 | 15.5 | 20.6 | 1519 |
| HMTK0735H5-G5LC | 出力軸中空 | 出力軸中空 | 0735 | 5 | 2 | G5LC | 3000 | 0.75 | 10.3 | 15.5 | 20.6 | 1519 |
| HMTK0735H5-K2KC | 出力軸中空 | 出力軸中空 | 0735 | 5 | 2 | K2KC | 3000 | 0.75 | 10.3 | 15.5 | 20.6 | 1519 |
| HMTK0735H5-K2LC | 出力軸中空 | 出力軸中空 | 0735 | 5 | 2 | K2LC | 3000 | 0.75 | 10.3 | 15.5 | 20.6 | 1519 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HMTK0435H120-E4HC | HMTK0435H120-E4HC | P | 110,556 | - | 6日間 |
| HMTK0435H120-G2HC | HMTK0435H120-G2HC | P | 110,556 | - | 6日間 |
| HMTK0435H160-E4HC | HMTK0435H160-E4HC | P | 121,296 | - | 6日間 |
| HMTK0435H160-G2HC | HMTK0435H160-G2HC | P | 121,296 | - | 6日間 |
| HMTK0435H200-E4HC | HMTK0435H200-E4HC | P | 121,296 | - | 6日間 |
| HMTK0435H200-G2HC | HMTK0435H200-G2HC | P | 121,296 | - | 6日間 |
| HMTK0735H5-G5KC | HMTK0735H5-G5KC | P | 87,963 | - | 6日間 |
| HMTK0735H5-G5LC | HMTK0735H5-G5LC | P | 87,963 | - | 6日間 |
| HMTK0735H5-K2KC | HMTK0735H5-K2KC | P | 87,963 | - | 6日間 |
| HMTK0735H5-K2LC | HMTK0735H5-K2LC | P | 87,963 | - | 6日間 |
