・蛇行防止アタッチメントあり。
・チェーン構造を備えたプラスチック製モージュールリンクをレンガ状に組合わせることにより、ベルト状のワイドな搬送面とチェーンとスプロケットの噛みわせによる確実な駆動を実現したプラスモジュラーです。
共通仕様
| タイプ | 直線搬送用 クローズタイプ |
|---|---|
| チェーンピッチ | 30mm |
| 開孔率 | 4％ |
| 蛇行防止 | 蛇行防止アタッチメントあり |
| 適用スプロケット | WT1500・WT3000専用スプロケット（S1500） |
椿本チエイン
プラスチックモジュラーチェーン WT3005G-K形

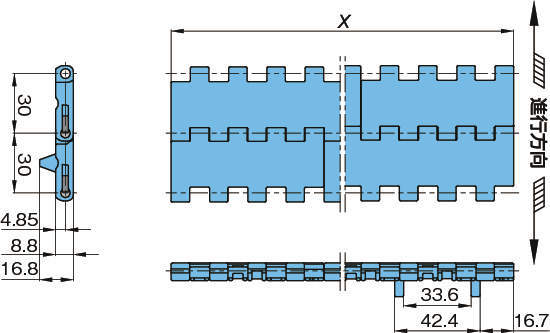

詳細仕様
32件の型式
| 型式 | タイプ | 仕様 | 外観色 | ピン仕様 |
チェーン幅 X (mm) |
チェーン ピッチ (mm) |
開孔率 (%) |
許容張力 (kN/m) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m2) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||||
| WT3005G-K48-ALF | リンク | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 1219.2 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K51-ALF | リンク | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 1295.4 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K54-ALF | リンク | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 1371.6 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K57-ALF | リンク | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 1447.8 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K60-ALF | リンク | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 1524.0 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K06-NLF | リンク | 低摩擦 | ダークグレー | プラピン | 152.4 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K09-NLF | リンク | 低摩擦 | ダークグレー | プラピン | 228.6 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K12-NLF | リンク | 低摩擦 | ダークグレー | プラピン | 304.8 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K15-NLF | リンク | 低摩擦 | ダークグレー | プラピン | 381.0 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| WT3005G-K18-NLF | リンク | 低摩擦 | ダークグレー | プラピン | 457.2 | 30 | 4 | 10.5 | 50 | 50 | -20～(60)80 | 6.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WT3005G-K48-ALF | WT3005G-K48-ALF-L | L | 2,940 | - | - |
| WT3005G-K51-ALF | WT3005G-K51-ALF-L | L | 3,100 | - | - |
| WT3005G-K54-ALF | WT3005G-K54-ALF-L | L | 3,300 | - | - |
| WT3005G-K57-ALF | WT3005G-K57-ALF-L | L | 3,440 | - | - |
| WT3005G-K60-ALF | WT3005G-K60-ALF-L | L | 3,620 | - | - |
| WT3005G-K06-NLF | WT3005G-K06-NLF-L | L | 630 | - | 25日間 |
| WT3005G-K09-NLF | WT3005G-K09-NLF-L | L | 832 | - | 30日間 |
| WT3005G-K12-NLF | WT3005G-K12-NLF-L | L | 1,030 | - | 30日間 |
| WT3005G-K15-NLF | WT3005G-K15-NLF-L | L | 1,210 | - | 30日間 |
| WT3005G-K18-NLF | WT3005G-K18-NLF-L | L | 1,400 | - | 30日間 |
