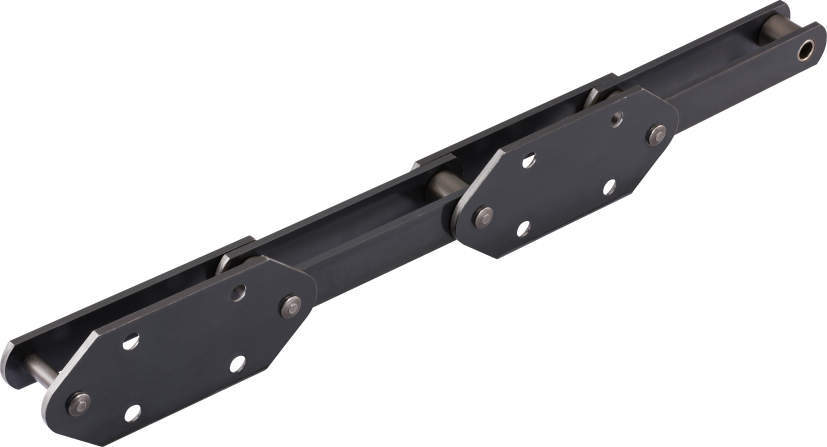

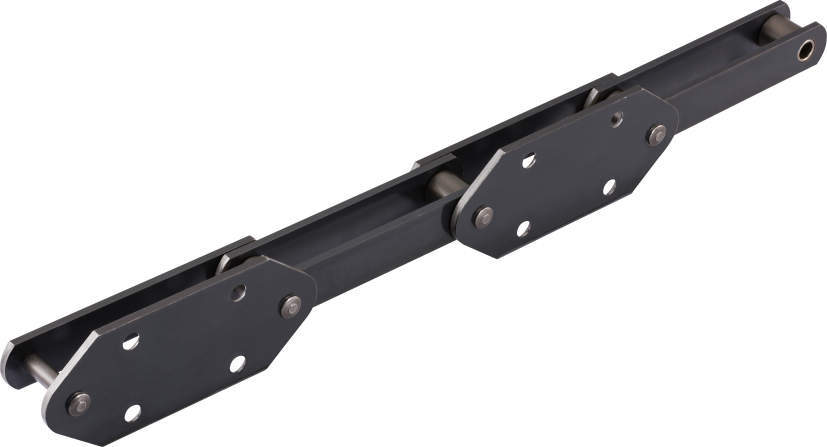

B12200S
■耐摩耗性と疲れ強さを重点においた専用チェーンです。
■一般耐摩耗用チェーン＜CT仕様またはBT仕様＞
・摩耗性の高いセメントに焦点を絞り、セメント搬送に適した部品材質、硬さ、隙間になっています。
■粉炭用チェーン＜RT仕様またはY仕様＞
・腐食性のある粉炭の搬送用に特別に設計したチェーンです。
・Y仕様：強度とじん性を兼ね備えた仕様です。
椿本チエイン
バケットエレベータ用コンベヤチェーン
詳細仕様
29件の型式
-
B12200S
-

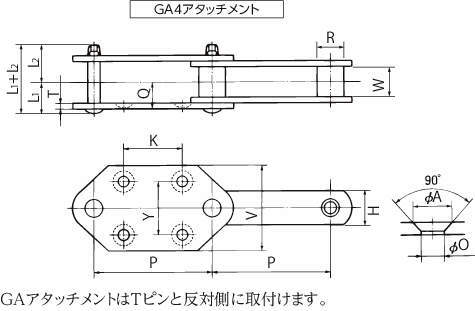

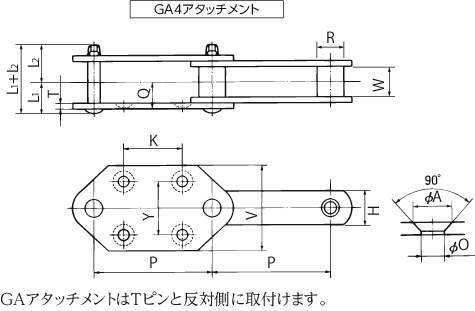

GA4アタッチメント
-

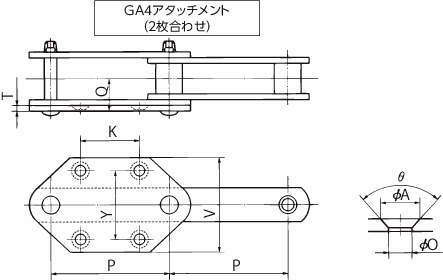

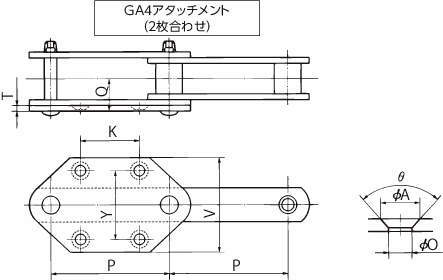

GA4アタッチメント2枚合せ
| 型式 | 仕様 | タイプ | 寸法系 |
チェーン 番号 |
ローラ 形式 |
アタッチメント |
ピッチ P (mm) |
ローラ直径 R (mm) |
内リンク内幅 W (mm) |
プレート幅 H (mm) |
ピン(mm) | アタッチメント(mm) |
最大 許容張力 (kN) |
2L毎アタッチメント付 の質量 (kg/m) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | 間隔 | L1+L2 | L1 | L2 | P | V | K | Y | T | Q | A | O | θ | 使用ボルト | ||||||||||||
| B10150S-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B10150S | Sローラ | GA4 | 2L | 150 | 29 | 30 | 38.1 | 69 | 33 | 36 | 150 | 110 | 75 | 70 | 6.3 | 28.5 | 26 | 15 | 90° | M12 | 32.3 | 7.5 |
| B12006S-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B12006S | Sローラ | GA4 | 2L | 152.4 | 34.9 | 37.1 | 44.5 | 83.5 | 40.5 | 43 | 152.4 | 110 | 75 | 70 | 7.9 | 35.5 | 26 | 15 | 90° | M12 | 39.9 | 11 |
| B12200S-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B12200S | Sローラ | GA4 | 2L | 200 | 34.9 | 37.1 | 44.5 | 83.5 | 40.5 | 43 | 200 | 120 | 100 | 80 | 7.9 | 35.5 | 26 | 15 | 90° | M14 | 39.9 | 10 |
| B17200S-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B17200S | Sローラ | GA4 | 2L | 200 | 40.1 | 51.4 | 50.8 | 109.5 | 51.5 | 58 | 200 | 120 | 100 | 80 | 9.5 | 45.5 | 26 | 15 | 90° | M14 | 55.3 | 14 |
| B17250S-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B17250S | Sローラ | GA4 | 2L | 250 | 40.1 | 51.4 | 50.8 | 109.5 | 51.5 | 58 | 250 | 150 | 140 | 100 | 9.5 | 45.5 | 32 | 19 | 90° | M16 | 55.3 | 15 |
| B26200N-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B26200N | Nローラ | GA4 | 2L | 200 | 50.8 | 57.2 | 63.5 | 117 | 56 | 61 | 200 | 120 | 100 | 80 | 9.5 | 48.5 | 26 | 15 | 90° | M14 | 80.6 | 20 |
| B26250N-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B26250N | Nローラ | GA4 | 2L | 250 | 50.8 | 57.2 | 63.5 | 117 | 56 | 61 | 250 | 150 | 140 | 100 | 9.5 | 48.5 | 32 | 19 | 90° | M16 | 80.6 | 19 |
| B26300N-BT-2LGA4-L | BT | リンク | メートル系ピッチ | B26300N | Nローラ | GA4（2枚合せ） | 2L | 300 | 50.8 | 57.2 | 63.5 | 129.5 | 68.5 | 61 | 250 | 150 | 140 | 100 | 12.7 | 60 | 32 | 19 | 90° | M16 | 80.6 | 30 |
| B10150S-CT-2LGA4-L | CT | リンク | メートル系ピッチ | B10150S | Sローラ | GA4 | 2L | 150 | 29 | 30 | 38.1 | 69 | 33 | 36 | 150 | 110 | 75 | 70 | 6.3 | 28.5 | 26 | 15 | 90° | M12 | 17.6 | 7.5 |
| B12006S-CT-2LGA4-L | CT | リンク | メートル系ピッチ | B12006S | Sローラ | GA4 | 2L | 152.4 | 34.9 | 37.1 | 44.5 | 83.5 | 40.5 | 43 | 152.4 | 110 | 75 | 70 | 7.9 | 35.5 | 26 | 15 | 90° | M12 | 26.6 | 11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| B10150S-BT-2LGA4-L | B10150S-BT-2LGA4-L | L | 2,890 | - | 30日間 |
| B12006S-BT-2LGA4-L | B12006S-BT-2LGA4-L | L | 4,180 | - | 30日間 |
| B12200S-BT-2LGA4-L | B12200S-BT-2LGA4-L | L | 4,710 | - | 30日間 |
| B17200S-BT-2LGA4-L | B17200S-BT-2LGA4-L | L | 7,200 | - | 30日間 |
| B17250S-BT-2LGA4-L | B17250S-BT-2LGA4-L | L | 8,270 | - | 30日間 |
| B26200N-BT-2LGA4-L | B26200N-BT-2LGA4-L | L | 10,300 | - | 30日間 |
| B26250N-BT-2LGA4-L | B26250N-BT-2LGA4-L | L | 11,600 | - | 30日間 |
| B26300N-BT-2LGA4-L | B26300N-BT-2LGA4-L | L | 14,100 | - | 30日間 |
| B10150S-CT-2LGA4-L | B10150S-CT-2LGA4-L | L | 2,420 | - | 30日間 |
| B12006S-CT-2LGA4-L | B12006S-CT-2LGA4-L | L | 3,580 | - | 30日間 |
