椿本チエイン
CT-TH
CT-TH
■チェーンテンショナ
・チェーンのたるみは、チェーンの振動、騒音や、スプロケットとのかみ合い不良を発生させ、円滑なチェーン伝動を妨げます。
・つばきチェーンテンショナはチェーンのたるみを調整し、正常なチェーン伝動を持続させます。

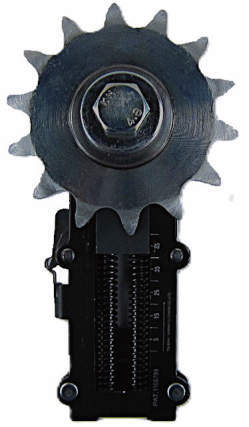

■TH形（直動式）
・バネの効果により自動的にチェーンのたるみを抑制し、余分な振動を抑えます。
・ラチェット機構で設置も簡単です。
■選べるアイドラスプロケット
・RS□-THB：ボールベアリング仕様
・RS□-THL：オイルレスブシュ仕様（オプション仕様）
※アダプタ、専用アイドラスプロケットは商品に含まれていません。
2件の型式
CT-TH1
CT-TH2
| 型式 |
ストローク S (mm) |
バネ押上力(N) |
スプロケット 取付ボルト |
適用サイズ | 付属品 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 六角ボルト | 六角穴付止ねじ | 丸頭ボルト | 六角棒スパナ | スペーサ | ||||

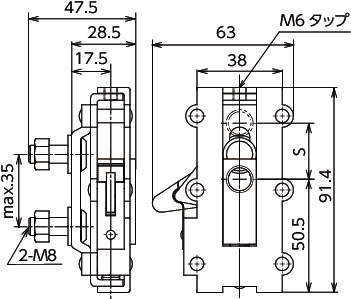

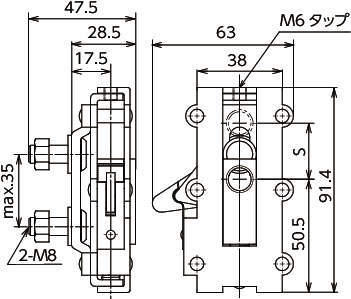

| CT-TH1 | 25 | 39.2 | 117.6 | M12×45L | RS35-1（歯数20）、RS40-1（歯数15） | M12×45L 1本 | M6×35L 1本 | M8×23L 2本 | 1本 | 厚さ：3mm 1個 |

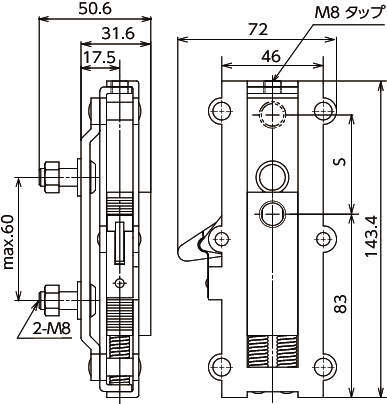

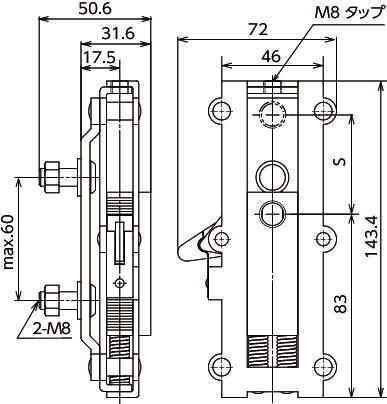

| CT-TH2 | 45 | 98.0 | 294.0 | M12×55L | RS50-1（歯数15）、RS60-1（歯数14）、RS80-1（歯数14） | M12×55L 1本 | M8×55L 1本 | M8×23L 2本 | 1本 | 厚さ：3mm 3個 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CT-TH1 | CT-TH1 | P | 13,200 | - | 在庫品 |
| CT-TH2 | CT-TH2 | P | 15,500 | - | 在庫品 |
