椿本チエイン
CT-TA
CT-TA
■チェーンテンショナ
・チェーンのたるみは、チェーンの振動、騒音や、スプロケットとのかみ合い不良を発生させ、円滑なチェーン伝動を妨げます。
・つばきチェーンテンショナはチェーンのたるみを調整し、正常なチェーン伝動を持続させます。
■TA形（直動式、プラスチックシュー付）
・A形はプラスチックシュー付の一体形です。
・テンショナ本体部は内蔵されたコイルバネの弾性を利用して張力を負荷する構造になっています。
※テンショナ本体取付ボルトは商品に含まれていません。
※ロッド部には定期的に給油をしてください。
4件の型式
CT-TA

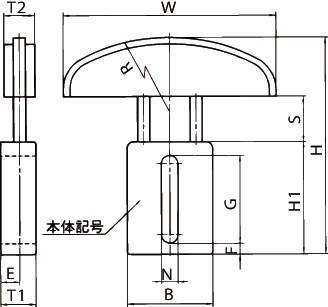

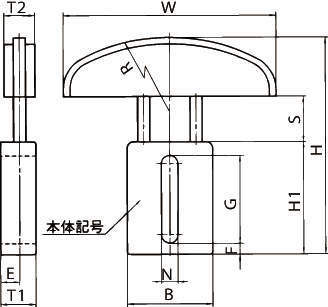

| 型式 |
適用 チェーン |
本体 取付ボルト |
S (mm) |
H (mm) |
H1 (mm) |
F (mm) |
G (mm) |
B (mm) |
N (mm) |
T1 (mm) |
E (mm) |
W (mm) |
R (mm) |
T2 (mm) |
押付力 (kN) |
概略質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CT-TA40 | RS40-1／RS08B-1 | M10 | 30 | 143 | 74 | 7 | 58 | 56.2 | 11 | 23 | 12.5 | 140 | 120 | 20 | 0.10～0.25 | 0.39 |
| CT-TA50 | RS50-1／RS10B-1 | M12 | 38 | 164 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 15 | 140 | 140 | 22 | 0.15～0.39 | 0.65 |
| CT-TA60 | RS60-1／RS12B-1 | M12 | 38 | 164 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 15 | 140 | 140 | 22 | 0.15～0.39 | 0.65 |
| CT-TA80 | RS80-1／RS16B-1 | M14 | 44 | 187 | 104 | 9 | 86 | 82 | 14.5 | 33 | 17.5 | 140 | 160 | 25 | 0.29～0.59 | 0.99 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CT-TA40 | CT-TA40 | P | 19,200 | - | 在庫品 |
| CT-TA50 | CT-TA50 | P | 22,700 | - | 在庫品 |
| CT-TA60 | CT-TA60 | P | 25,100 | - | 在庫品 |
| CT-TA80 | CT-TA80 | P | 32,000 | - | 在庫品 |
