・扉の自重で自閉し、閉まり際はダンパーの力でゆっくり閉めることのできる蝶番です。
・抜き差しができるため扉の取り付け、取り外しが容易です。
・扉の閉じ速度を調整できます。
・閉時(0°)では抜き差しできない構造です。
・扉の位置調整(前後、左右±3mm)が可能です。
【注意】
・可動範囲以上に開閉しないよう筺体に別途ストッパーを設けてください。
| 使用温度 | 0℃～40℃ |
|---|---|
| 付属品 | カバー 調整プレート |
| 推奨ねじ | ・M6 バインド小ねじ、なべ小ねじ ・M6 六角穴付ボルト、ボタンボルト |
| 材料 | 本体：亜鉛合金(ZDC) 速度調整ねじ：鋼 カバー：ABS樹脂 調整プレート：亜鉛合金(ZDC) |
| 仕上 | 本体：クロムめっき 速度調整ねじ：ニッケルめっき カバー：クロムめっき 調整プレート：クロムめっき |
2件の型式

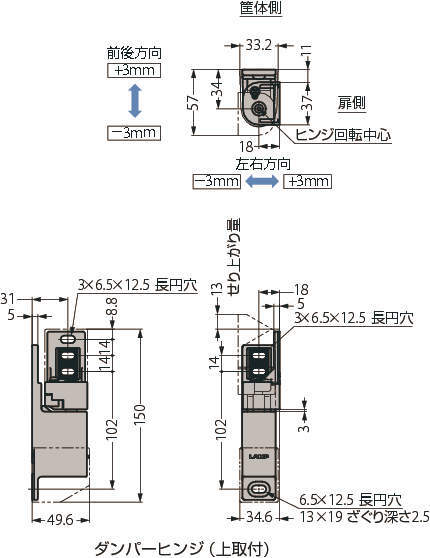

ダンパーヒンジ(上取付)

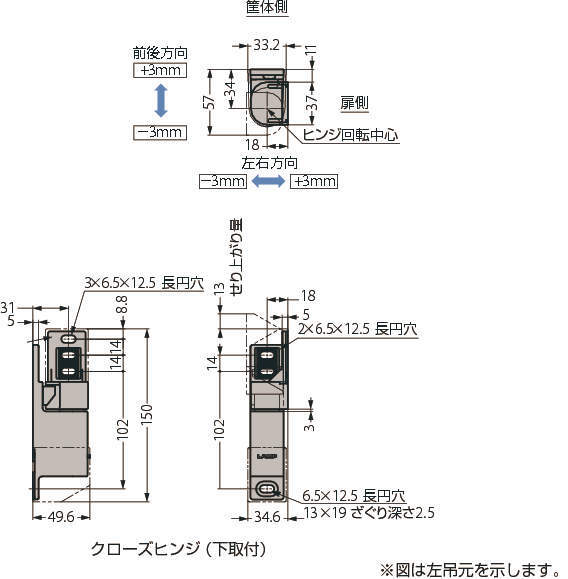

クローズヒンジ(下取付)
調整プレート
| 型式 | 吊元 | 仕上 | 扉幅 |
耐荷重 kgf/1セット |
質量 (g) |
|---|---|---|---|---|---|
| HG-JG150R-CR | 右吊元用 | クロムめっき | 900以下 | 10～20 | 995 |
| HG-JG150L-CR | 左吊元用 | クロムめっき | 900以下 | 10～20 | 995 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HG-JG150R-CR | HG-JG150R-CR | P | 14,500 | - | 4日間 |
| HG-JG150L-CR | HG-JG150L-CR | P | 14,500 | - | 4日間 |
