MLG13
MLG13
MLG13

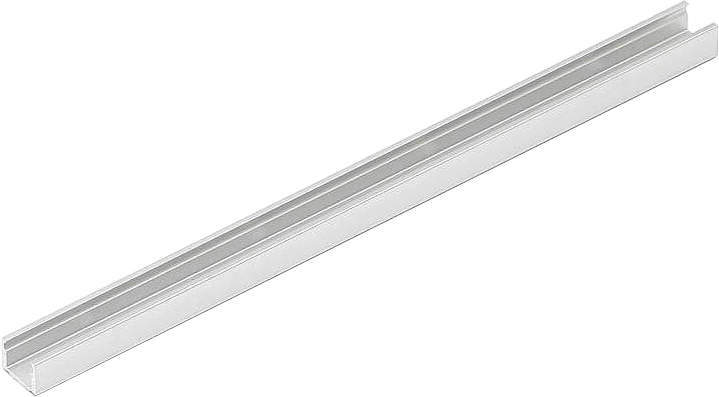

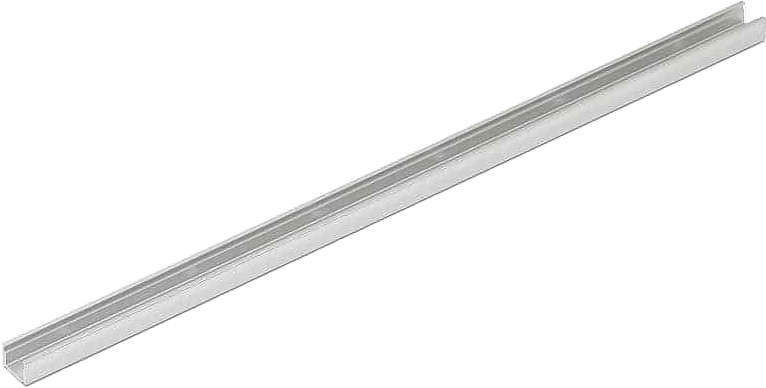

【マルチローラーリニアガイドレール MLG13型 の特徴】
■キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。
■200mm/sで、100mmを30万回往復する試験（総走行距離60km）を実施しています。
■ボールクリープ現象がないためモーター駆動と併用が可能です。
■ガイドレールの幅が13mmのスリムタイプです。
| 材料 | アルミニウム合金 |
|---|---|
| 仕上 | シルバーアルマイト処理 |
| 推奨ねじ | 六角穴付ボタンボルトM4（頭部径:φ7.6mm以下、頭部高さ:2.2mm以下） |
6件の型式
MLG13

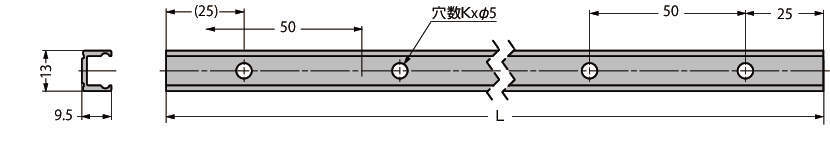

| 型式 | 材料 | 仕上 |
穴数 K |
レール長さ L (mm) |
質量 (g) |
|---|---|---|---|---|---|
| MLG13-200 | アルミニウム合金 | シルバーアルマイト処理 | 4 | 200 | 23 |
| MLG13-300 | アルミニウム合金 | シルバーアルマイト処理 | 6 | 300 | 34 |
| MLG13-400 | アルミニウム合金 | シルバーアルマイト処理 | 8 | 400 | 45 |
| MLG13-600 | アルミニウム合金 | シルバーアルマイト処理 | 12 | 600 | 68 |
| MLG13-800 | アルミニウム合金 | シルバーアルマイト処理 | 16 | 800 | 91 |
| MLG13-1200 | アルミニウム合金 | シルバーアルマイト処理 | 24 | 1200 | 137 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MLG13-200 | MLG13-200 | P | 760 | 在庫品 | - |
| MLG13-300 | MLG13-300 | P | 860 | 在庫品 | - |
| MLG13-400 | MLG13-400 | P | 1,000 | 在庫品 | - |
| MLG13-600 | MLG13-600 | P | 1,330 | 在庫品 | - |
| MLG13-800 | MLG13-800 | P | 1,650 | 在庫品 | - |
| MLG13-1200 | MLG13-1200 | P | 2,450 | - | - |
