LGB30型
LGB30型
LGB30型
【リニアローラーガイド レール LGB30型の特長】
■キャリッジにベアリングローラーを使用しているため滑らかな動きです。
■キャリッジは、樹脂製外輪タイプのベアリングローラーを使用した静音タイプです。
■ガイドレールとキャリッジには、汎用性を持たせるためクリアランスを設けています。
■用途
・自動販売機、アミューズメント機器、医療機器、半導体機器、食品加工機器、洗浄機など
■レールの取付穴と両端は素地です。
■モーメント荷重を受ける状況では使用できません。
| 耐荷重 | 294N(30kgf)以下 |
|---|---|
| 推奨ねじ | 六角穴付きボタンボルトM4、十字穴付きバインド小ねじM4、十字穴付きバインドタ ッピンねじ呼び4 |
| 使用温度範囲 | 0℃～＋40℃ |
3件の型式
LGB30型

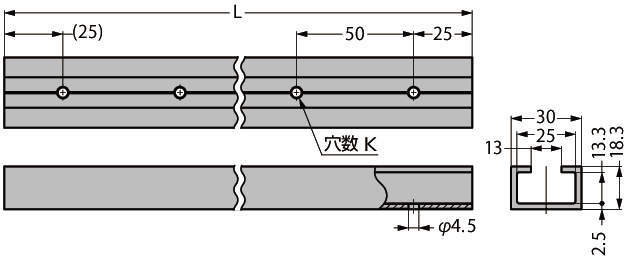

| メーカー型式 | 材料 | 仕上 |
穴数 K |
L (mm) |
質量 (g) |
|---|---|---|---|---|---|
| LGB30-400 | アルミニウム合金 | シルバーアルマイト処理 | 8 | 400 | 195 |
| LGB30-800 | アルミニウム合金 | シルバーアルマイト処理 | 16 | 800 | 390 |
| LGB30-2000 | アルミニウム合金 | シルバーアルマイト処理 | 40 | 2000 | 975 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LGB30-400 | LGB30-400 | P | 1,340 | - | 4日間 |
| LGB30-800 | LGB30-800 | P | 2,410 | - | 4日間 |
| LGB30-2000 | LGB30-2000 | P | 5,440 | - | 4日間 |
