ミニレール（非磁性体）
ミニレール（非磁性体）
【ミニレール（非磁性体）の特長】
■キャリッジの内側部はフレロンコーティング処理で、使用時に微細なフレロン粒子がレール表面に転移し、フレロン粒子によるフレロン本体との自己潤滑状態が得られ、グリスやオイルの塗布が不要です。
■コンパクト設計のため、さまざまな場所に使用できます。
■微少なストローク運動にも対応。
■レールはセラミックコートまたは、アルマイト処理され、非常に高い防錆力です。
・レールの切断面はコーティングされていません。
■キャリッジとレールの単純な構造で、トラブルが起きにくく、揺れや振動を発生させません。特に強度において優れています。
■用途
・医療機器、半導体機器、マテリアルハンドリング機器、船舶機器など
■注意
・レールとキャリッジは組み合わせた状態でクリアランスを調整しています。他のレール、キャリッジに組み替えることはできません。
62件の型式
ミニレール（非磁性体）

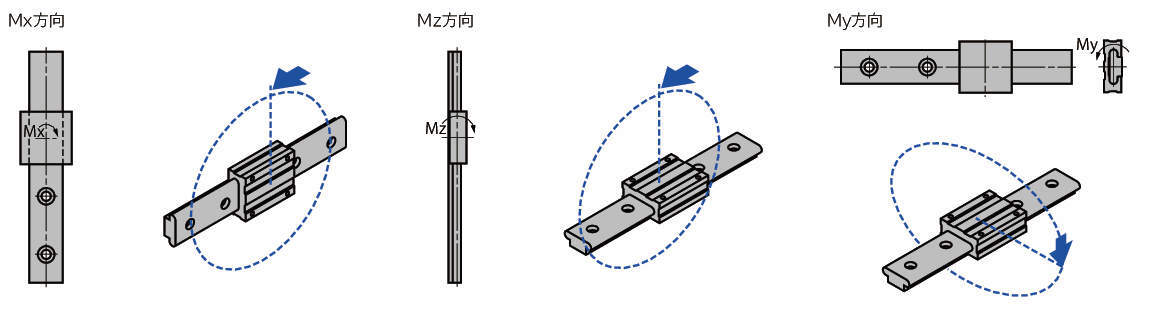

荷重方向

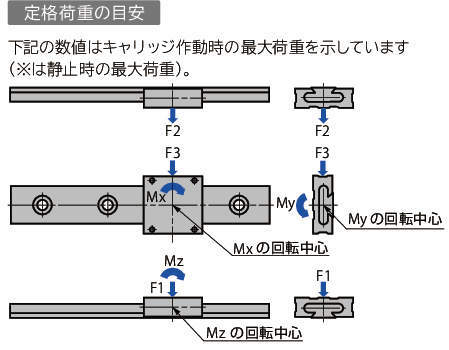

定格荷重の目安
| 型式 | タイプ | 材料 |
仕上 キャリッジ |
仕上 レール |
キャリッジ内部の コーティング |

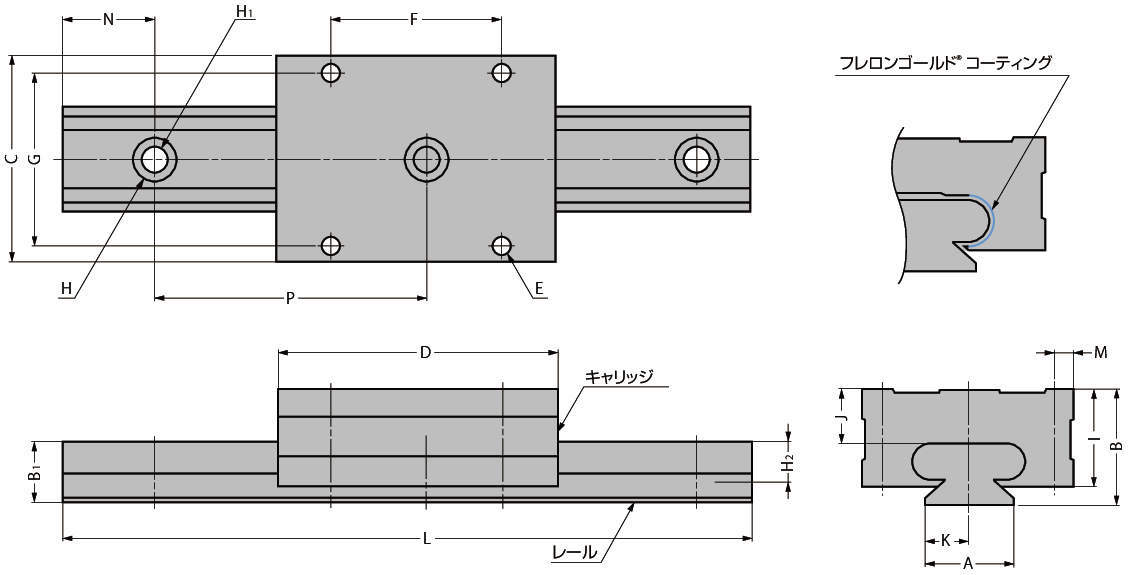

サイズ |
A (mm) |
B (mm) |
B1 (mm) |
C (mm) |
D (mm) |
E |
F (mm) |
G (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
I (mm) |
J (mm) |
K (mm) |
M (mm) |
N (mm) |
P (mm) |
L (最大長さ) (mm) |
F1 |
F1 キャリッジ静止時 |
F2 | F3 | Mx | My | Mz | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N) | (kgf) | (N) | (kgf) | (N) | (kgf) | (N) | (kgf) | (N・m） | (kgf・m） | (N・m） | (kgf・m） | (N・m） | (kgf・m） | |||||||||||||||||||||||||
| MR7-40 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 7 | 7 | 8 | 6.2 | 17 | 24 | M2 | 8 | 12 | 4.2 | 2.4 | 2.3 | 6.2 | 1.7 | 3.5 | 2.5 | 5 | 15 | 3000 | 445 | 45.4 | 734 | 74.9 | 89 | 9.1 | 133 | 13.6 | 2.3 | 0.23 | 1.8 | 0.18 | 1.8 | 0.18 |
| MR7-70 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 7 | 7 | 8 | 6.2 | 17 | 24 | M2 | 8 | 12 | 4.2 | 2.4 | 2.3 | 6.2 | 1.7 | 3.5 | 2.5 | 5 | 15 | 3000 | 445 | 45.4 | 734 | 74.9 | 89 | 9.1 | 133 | 13.6 | 2.3 | 0.23 | 1.8 | 0.18 | 1.8 | 0.18 |
| MR7-85 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 7 | 7 | 8 | 6.2 | 17 | 24 | M2 | 8 | 12 | 4.2 | 2.4 | 2.3 | 6.2 | 1.7 | 3.5 | 2.5 | 5 | 15 | 3000 | 445 | 45.4 | 734 | 74.9 | 89 | 9.1 | 133 | 13.6 | 2.3 | 0.23 | 1.8 | 0.18 | 1.8 | 0.18 |
| MR7-100 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 7 | 7 | 8 | 6.2 | 17 | 24 | M2 | 8 | 12 | 4.2 | 2.4 | 2.3 | 6.2 | 1.7 | 3.5 | 2.5 | 5 | 15 | 3000 | 445 | 45.4 | 734 | 74.9 | 89 | 9.1 | 133 | 13.6 | 2.3 | 0.23 | 1.8 | 0.18 | 1.8 | 0.18 |
| MR7-130 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 7 | 7 | 8 | 6.2 | 17 | 24 | M2 | 8 | 12 | 4.2 | 2.4 | 2.3 | 6.2 | 1.7 | 3.5 | 2.5 | 5 | 15 | 3000 | 445 | 45.4 | 734 | 74.9 | 89 | 9.1 | 133 | 13.6 | 2.3 | 0.23 | 1.8 | 0.18 | 1.8 | 0.18 |
| MR9-55 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 9 | 9 | 10 | 7.3 | 20 | 30 | M3 | 13 | 15 | 4.5 | 2.6 | 3 | 8 | 2.4 | 4.5 | 2.5 | 7.5 | 20 | 3000 | 667 | 68.1 | 1557 | 158.9 | 125 | 12.8 | 222 | 22.7 | 5 | 0.51 | 3.2 | 0.33 | 3.2 | 0.33 |
| MR9-75 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 9 | 9 | 10 | 7.3 | 20 | 30 | M3 | 13 | 15 | 4.5 | 2.6 | 3 | 8 | 2.4 | 4.5 | 2.5 | 7.5 | 20 | 3000 | 667 | 68.1 | 1557 | 158.9 | 125 | 12.8 | 222 | 22.7 | 5 | 0.51 | 3.2 | 0.33 | 3.2 | 0.33 |
| MR9-95 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 9 | 9 | 10 | 7.3 | 20 | 30 | M3 | 13 | 15 | 4.5 | 2.6 | 3 | 8 | 2.4 | 4.5 | 2.5 | 7.5 | 20 | 3000 | 667 | 68.1 | 1557 | 158.9 | 125 | 12.8 | 222 | 22.7 | 5 | 0.51 | 3.2 | 0.33 | 3.2 | 0.33 |
| MR9-115 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 9 | 9 | 10 | 7.3 | 20 | 30 | M3 | 13 | 15 | 4.5 | 2.6 | 3 | 8 | 2.4 | 4.5 | 2.5 | 7.5 | 20 | 3000 | 667 | 68.1 | 1557 | 158.9 | 125 | 12.8 | 222 | 22.7 | 5 | 0.51 | 3.2 | 0.33 | 3.2 | 0.33 |
| MR9-155 | MR(高精度) | アルミニウム合金 | アルマイト/ライトブラウン | セラミックコーティング/ブラウン | フレロンゴールド | 9 | 9 | 10 | 7.3 | 20 | 30 | M3 | 13 | 15 | 4.5 | 2.6 | 3 | 8 | 2.4 | 4.5 | 2.5 | 7.5 | 20 | 3000 | 667 | 68.1 | 1557 | 158.9 | 125 | 12.8 | 222 | 22.7 | 5 | 0.51 | 3.2 | 0.33 | 3.2 | 0.33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MR7-40 | MR7-40 | P | 24,400 | - | 4日間 |
| MR7-70 | MR7-70 | P | 27,400 | - | 4日間 |
| MR7-85 | MR7-85 | P | 28,100 | - | 4日間 |
| MR7-100 | MR7-100 | P | 29,000 | - | 4日間 |
| MR7-130 | MR7-130 | P | 30,000 | - | 4日間 |
| MR9-55 | MR9-55 | P | 26,400 | - | 4日間 |
| MR9-75 | MR9-75 | P | 27,400 | - | 4日間 |
| MR9-95 | MR9-95 | P | 29,000 | - | 4日間 |
| MR9-115 | MR9-115 | P | 30,000 | - | 4日間 |
| MR9-155 | MR9-155 | P | 33,800 | - | 4日間 |
