SG-CEN（レール別売）
SG-CEN（レール別売）
【重量用リニアローラーレール SG-TEN型の特長】
■型式がLAN型からSG-TEN型に変わりました。
■ローラーが５つのタイプが追加になりました。
■レールは特殊窒化処理を施し、耐久性に優れています。
■キャリッジは予圧調整機能付きです。
■オプション
・レールとキャリッジがステンレス鋼製の製品も特注対応でご用意できます。
■注意
・重量用リニアローラーレールの技術情報を必ずご覧ください。
・レールとキャリッジは別々での販売です。
・キャリッジはレールと組み合わせる際に予圧調整をしてください。
・キャリッジの抜け防止のため、エンドストッパーを別途ご用意ください。
4件の型式

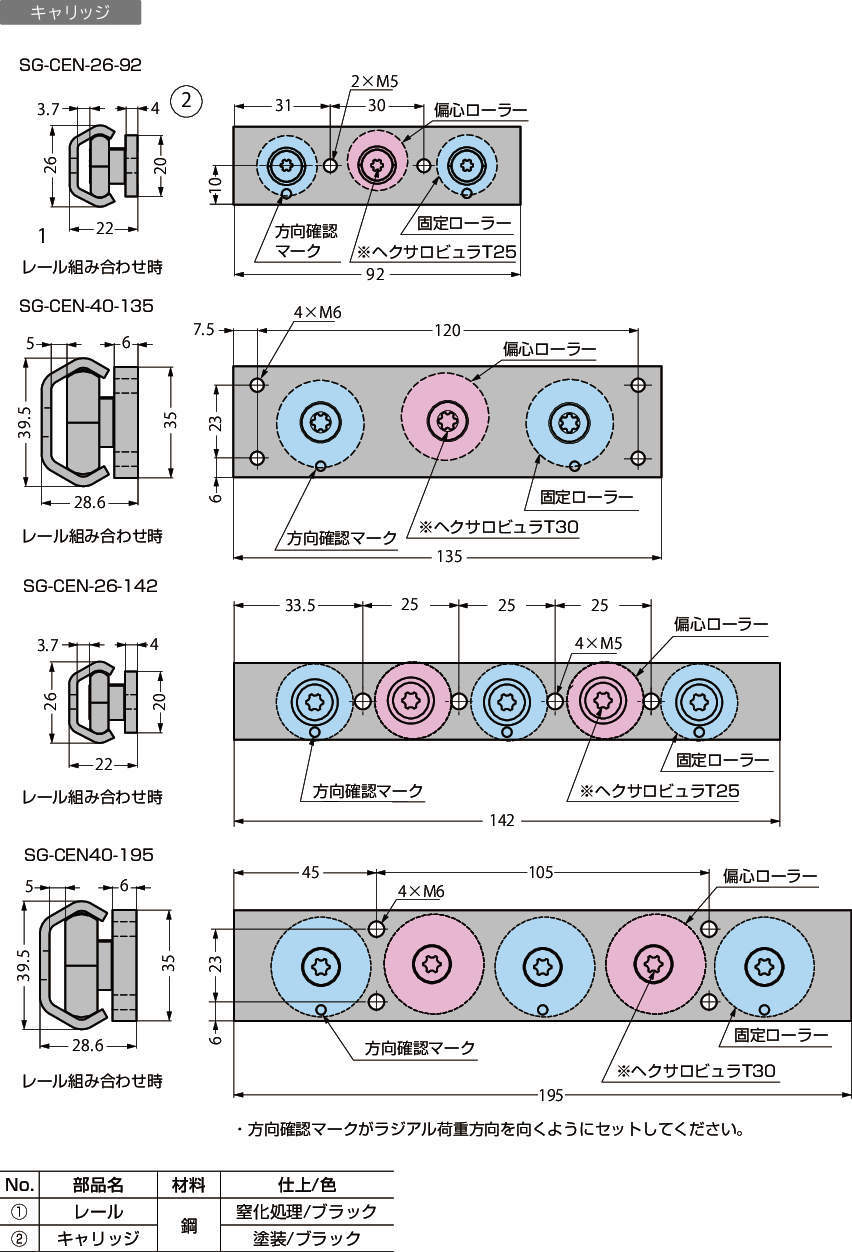

SG-CEN

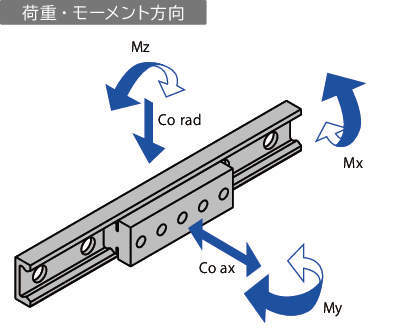

荷重・モーメント方向
| 型式 | 対応レール | ローラー数 |
質量 (g) |
基本動定格荷重 C | 許容ラジアル荷重 Co rad | 許容アキシアル荷重 Coax | 許容モーメント | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N) | (kgf) | (N) | (kgf) | (N) | (kgf) | ローリング方向 Mx | ヨーイング方向 My | ピッチング方向 Mz | |||||||
| (N・m) | (kgf・cm) | (N・m） | (kgf・cm) | (N・m） | (kgf・cm) | ||||||||||
| SG-CEN26-92 | SG-TEN26型 | 3 | 100 | 1280 | 131 | 1120 | 114 | 380 | 39 | 3 | 31 | 9 | 92 | 12 | 122 |
| SG-CEN40-135 | SG-TEN40型 | 3 | 430 | 2720 | 277 | 2400 | 245 | 820 | 84 | 10 | 102 | 25 | 255 | 50 | 510 |
| SG-CEN26-142 | SG-TEN26型 | 5 | 180 | 1730 | 176 | 1520 | 155 | 540 | 55 | 5 | 51 | 15 | 153 | 45 | 459 |
| SG-CEN40-195 | SG-TEN40型 | 5 | 610 | 3670 | 374 | 3240 | 330 | 1150 | 117 | 18 | 184 | 42 | 428 | 125 | 1275 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SG-CEN26-92 | SG-CEN26-92 | P | 17,200 | - | - |
| SG-CEN40-135 | SG-CEN40-135 | P | 28,800 | - | 在庫品 |
| SG-CEN26-142 | SG-CEN26-142 | P | 24,400 | - | - |
| SG-CEN40-195 | SG-CEN40-195 | P | 40,700 | - | - |
