SCRL2
SCRL2
SCRL2
SCRL2

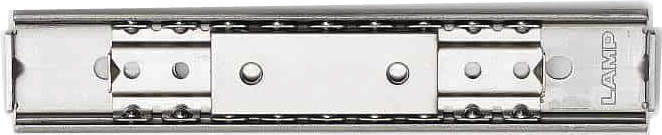

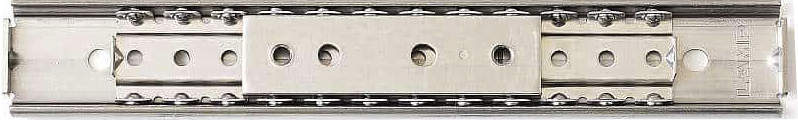

■高さ寸法が15.5mmの超小型レールです。
■たわみを少なくする設計のため、さまざまな場所に使用できます。
■注意
・各レール、リテーナーの抜け止めに強い衝撃を与えないように別途ストッパーを設けてください。
| 耐荷重 | 177～235N/ペア |
|---|---|
| 推奨ねじ(アウターメンバー用） | M2.6低頭ねじ |
| 推奨ねじ(インナーメンバー用） | M2.6小ねじ ねじ長さ＝取付板厚＋1.5まで |
4件の型式
SCRL2

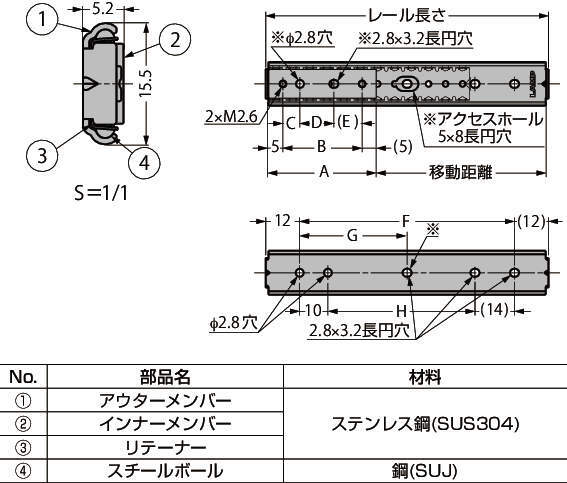

| 型式 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
垂直取付耐荷重 |
質量 (g/本) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア) | (kgf/ペア) | ||||||||||||
| SCRL2-15-80A | 80 | 49 | 28 | 18 | - | - | - | 56 | - | 32 | 177 | 18 | 16 |
| SCRL2-15-100A | 100 | 59 | 38 | 28 | 6 | 12 | 10 | 76 | 38 | 52 | 206 | 21 | 20 |
| SCRL2-15-150A | 150 | 109 | 38 | 28 | 6 | 12 | 10 | 126 | 63 | 102 | 206 | 21 | 29 |
| SCRL2-15-200A | 200 | 149 | 48 | 38 | 10 | 14 | 14 | 176 | 88 | 152 | 235 | 24 | 38 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCRL2-15-80A | SCRL2-15-80A | P | 1,160 | - | 4日間 |
| SCRL2-15-100A | SCRL2-15-100A | P | 1,280 | - | 4日間 |
| SCRL2-15-150A | SCRL2-15-150A | P | 1,370 | - | 4日間 |
| SCRL2-15-200A | SCRL2-15-200A | P | 1,450 | - | 4日間 |
