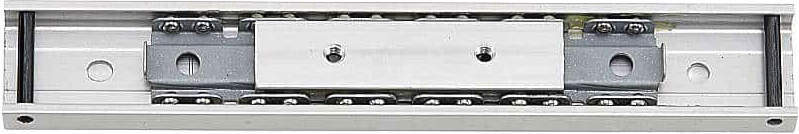

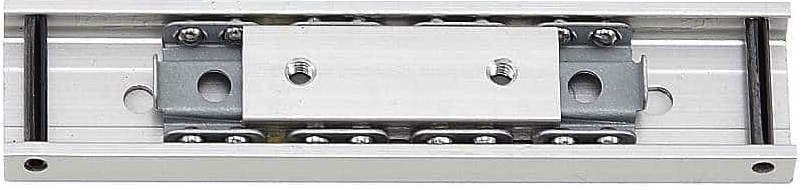

ARL2‐16‐70
ARL2‐16‐70
ARL2‐16‐100
ARL2‐16‐150
■高さ寸法が16mmの超小型レールです。
■アウターメンバーとインナーメンバーがアルミの押出し材のため、軽量です。
■注意
・耐荷重は、取り付け方（垂直・水平）により変わります。
・各レール、リテーナーの抜け止めに強い衝撃を与えないよう、別途ストッパーを設けてください。
| 推奨ねじ（アウターメンバー用） | M2.5低頭ねじ |
|---|---|
| 推奨ねじ（インナーメンバー用） | M2.5小ねじ |
| 耐荷重 | 8～49N/ペア |
3件の型式
ARL2‐16

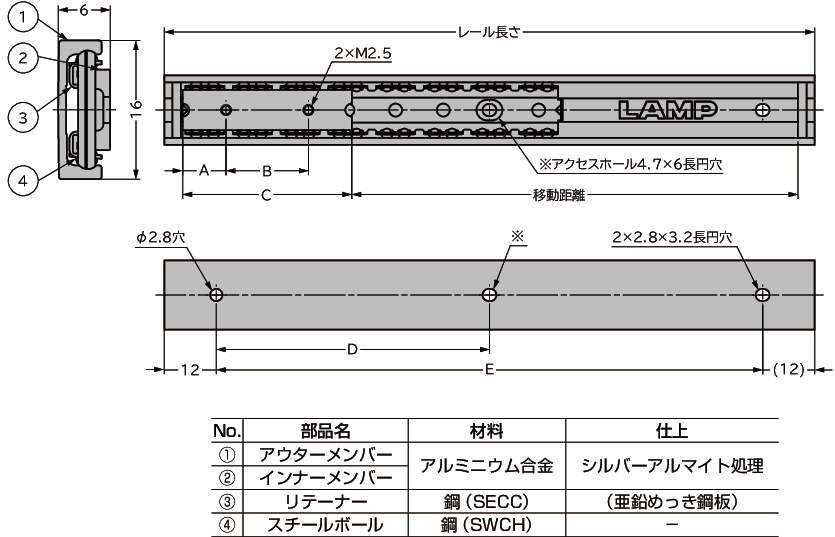

| 型式 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
垂直取付耐荷重 | 水平取付耐荷重 |
質量 (g/本) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア) | (kgf/ペア) | (N/ペア) | (kgf/ペア) | |||||||||
| ARL2-16-70 | 70 | 30 | 5 | 18 | 28 | - | 46 | 20 | 2 | 8 | 0.8 | 13.37 |
| ARL2-16-100 | 100 | 52 | 10 | 19 | 39 | 38 | 76 | 49 | 5 | 18 | 1.8 | 17.98 |
| ARL2-16-150 | 150 | 96 | 10 | 19 | 39 | 63 | 126 | 49 | 5 | 18 | 1.8 | 23.28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ARL2-16-70 | ARL2-16-70 | P | 740 | - | 4日間 |
| ARL2-16-100 | ARL2-16-100 | P | 930 | - | 4日間 |
| ARL2-16-150 | ARL2-16-150 | P | 1,060 | - | 4日間 |
