C2415‐20
-
![]()
C2415‐20
-
![]()
C2415‐25
-
![]()
C2415‐30

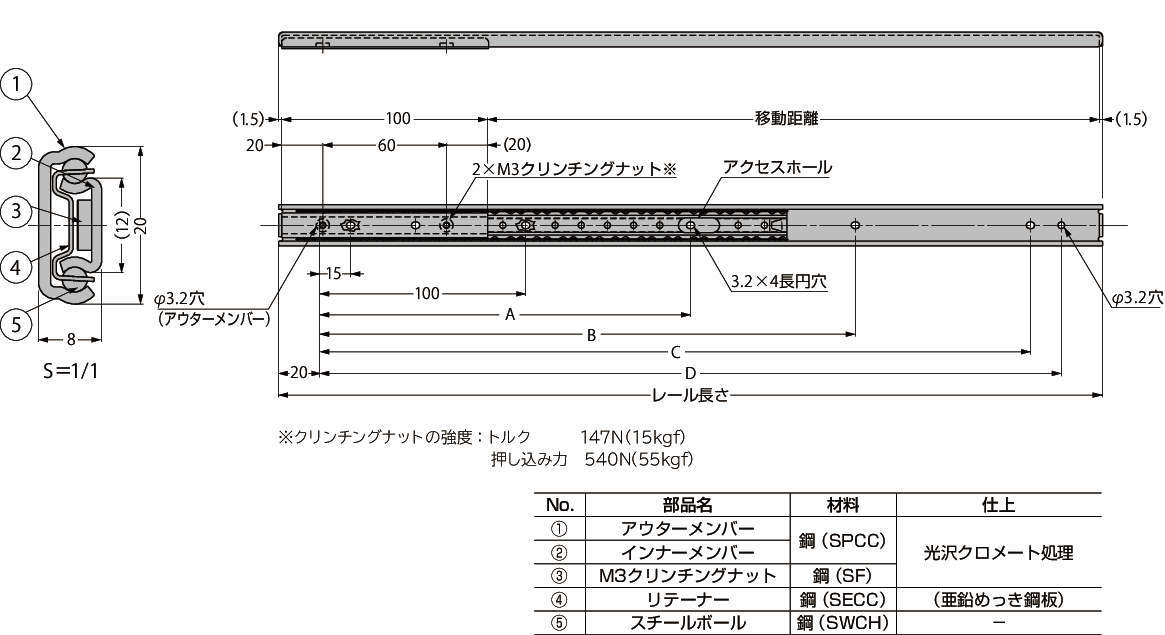

■高さ寸法が20mmの小型鋼製ガイドレールです。
■インナーメンバーが常にボールリテーナーの中に収まってスライドするため、正確な往復運動が得られます。
■注意
・ボールリテーナーアクセスホールの穴の縁が鋭くなっているところがあります。けがをする恐れがあるので、触れないでください。
・アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰り返しでのストッパー強度はありません。
・インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件によりリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
共通仕様
| 推奨ねじ（アウターメンバー用） | M3バインドまたはトラス小ねじ |
|---|---|
| 推奨ねじ（インナーメンバー用） | M3ねじ長さ＝取付板厚＋3mmまで |
| 耐荷重 | 147N/ペア |
