C2715‐20
-
![]()
C2715‐20
-
![]()
C2715‐25
-
![]()
C2715‐30

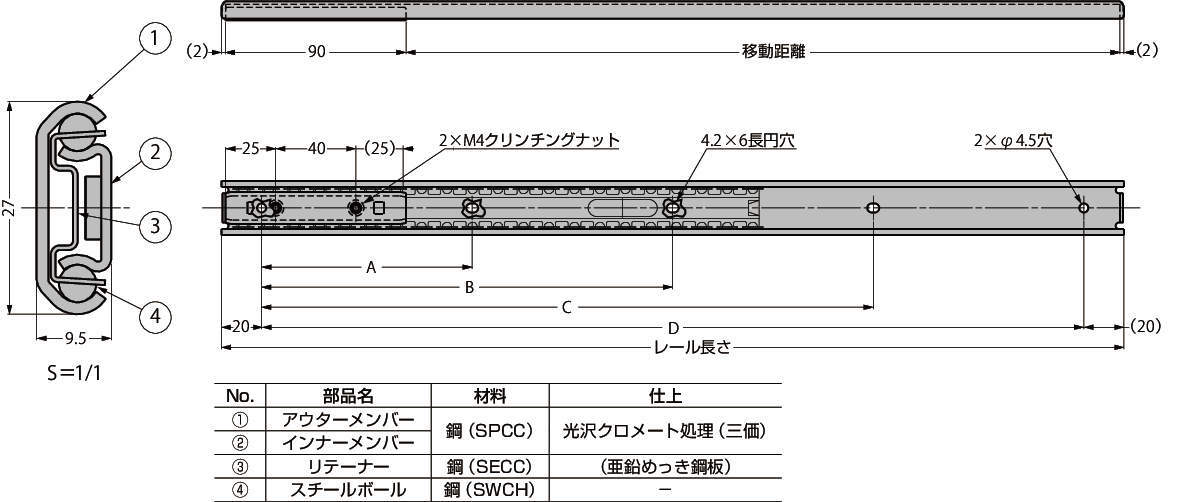

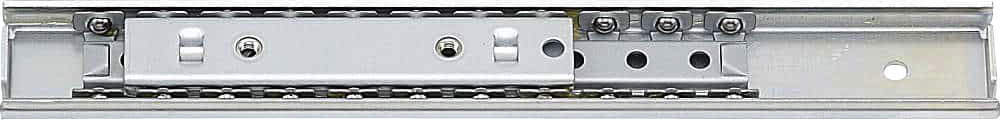

■高さ寸法が27mmの鋼製ガイドレールです。
■インナーメンバーが常にリテーナーの中に収まってスライドするため、正確な往復運動が得られます。
■注意
・アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
・インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
・垂直方向の移動で使用する場合、リテーナーは下方向へのズレが発生します。
共通仕様
| 推奨ねじ（アウターメンバー用） | M4（バインドのみ）、M3のバインドまたはトラス小ねじ |
|---|---|
| 推奨ねじ（インナーメンバー用） | M4ねじ長さ＝取付板厚＋3mmまで |
| 耐荷重 | 226N/ペア |
