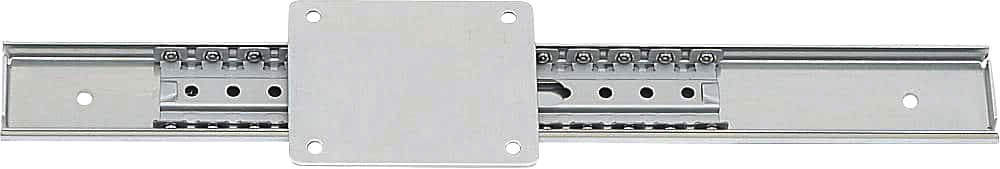

C115
C115
C115-12
■インナーメンバーが常にリテーナーの中に収まってスライドするため、正確な往復運動が得られます。
■注意
・アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰り返しでのストッパー強度はありません。
・インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
・垂直方向での移動で使用する場合、リテーナーは下方向へのズレが発生します。
| 推奨ねじ | M4バインド、またはM4トラスねじ |
|---|
9件の型式
C115

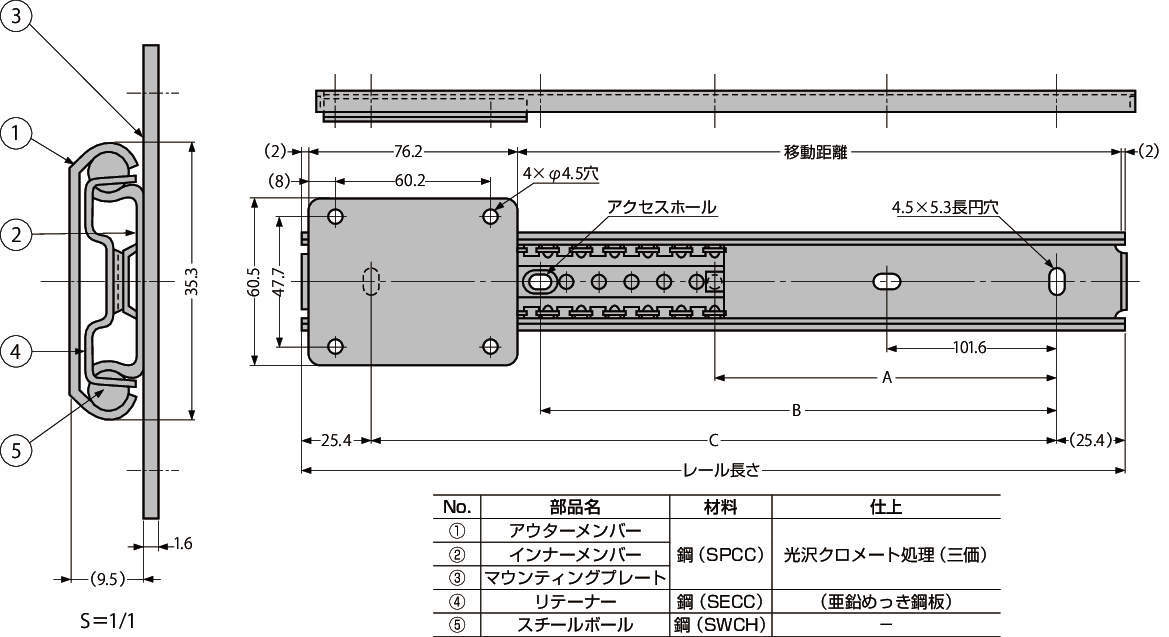

| 型式 |
レール長さ (mm) |
A (mm) |
B (mm) |
C (mm) |
耐荷重 (N/ペア) |
耐荷重 (kgf/ペア） |
質量 (g/本) |
|---|---|---|---|---|---|---|---|
| C115-12 | 304.8 | - | 152.4 | 254 | 370 | 37.7 | 300 |
| C115-14 | 355.6 | - | 203.2 | 304.8 | 370 | 37.7 | 330 |
| C115-16 | 406.4 | - | 254 | 355.6 | 370 | 37.7 | 360 |
| C115-18 | 457.2 | 203.2 | 304.8 | 406.4 | 370 | 37.7 | 390 |
| C115-20 | 508 | 228.6 | 355.6 | 457.2 | 370 | 37.7 | 430 |
| C115-22 | 558.8 | 254 | 406.4 | 508 | 370 | 37.7 | 460 |
| C115-24 | 609.6 | 279.4 | 457.2 | 558.8 | 370 | 37.7 | 500 |
| C115-26 | 660.4 | 304.8 | 508 | 609.6 | 370 | 37.7 | 540 |
| C115-28 | 711.2 | 330.2 | 558.8 | 660.4 | 370 | 37.7 | 580 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| C115-12 | C115-12 | P | 4,100 | - | 4日間 |
| C115-14 | C115-14 | P | 4,150 | - | 4日間 |
| C115-16 | C115-16 | P | 4,200 | - | 4日間 |
| C115-18 | C115-18 | P | 4,450 | - | 4日間 |
| C115-20 | C115-20 | P | 4,500 | - | 4日間 |
| C115-22 | C115-22 | P | 4,600 | - | 4日間 |
| C115-24 | C115-24 | P | 4,750 | - | 4日間 |
| C115-26 | C115-26 | P | 5,000 | - | 4日間 |
| C115-28 | C115-28 | P | 5,100 | - | 4日間 |
