ESR9
ESR9
ESR9‐12

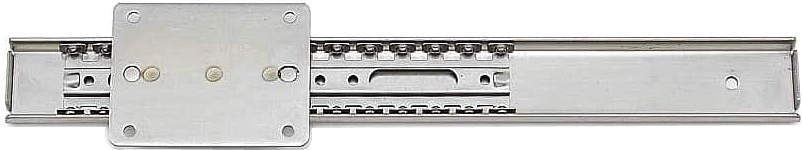

■インナーメンバーが常にリテーナーの中に収まってスライドするため、正確な往復運動が得られます。
■小型の扉（レール2本使い、扉質量5kg以下）に適します。
■注意
・アウターメンバーの両端にある切り起こしは、強い衝撃や連続した動きに対する強度がないため、フルストローク使用はできません。ご使用の際は、切り起こしから間隔をあけてストッパーを取り付けてください。
・インナーメンバーの動きの頻度（繰り返し回数）やその他諸条件により、ボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
・垂直方向での移動で使用する場合、リテーナーは下方向へのズレが発生します
9件の型式
ESR9

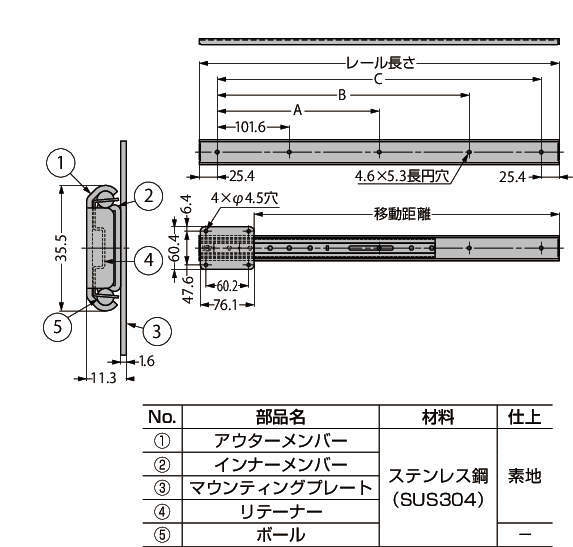

| 型式 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
質量 (g/本) |
|---|---|---|---|---|---|---|
| ESR9-12 | 304.8 | 225 | - | 152.4 | 254 | 140 |
| ESR9-14 | 355.6 | 276 | - | 203.2 | 304.8 | 160 |
| ESR9-16 | 406.4 | 327 | - | 254 | 355.6 | 170 |
| ESR9-18 | 457.2 | 378 | 203.2 | 304.8 | 406.4 | 190 |
| ESR9-20 | 508 | 428 | 228.6 | 355.6 | 457.2 | 200 |
| ESR9-22 | 558.8 | 479 | 254 | 406.4 | 508 | 220 |
| ESR9-24 | 609.6 | 530 | 279.4 | 457.2 | 558.8 | 240 |
| ESR9-26 | 660.4 | 581 | 304.8 | 508 | 609.6 | 250 |
| ESR9-28 | 711.2 | 632 | 330.2 | 558.8 | 660.4 | 270 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ESR9-12 | ESR9-12 | P | 3,720 | - | 4日間 |
| ESR9-14 | ESR9-14 | P | 4,460 | - | 4日間 |
| ESR9-16 | ESR9-16 | P | 4,670 | - | 4日間 |
| ESR9-18 | ESR9-18 | P | 4,880 | - | 4日間 |
| ESR9-20 | ESR9-20 | P | 5,310 | - | 4日間 |
| ESR9-22 | ESR9-22 | P | 5,410 | - | 4日間 |
| ESR9-24 | ESR9-24 | P | 5,730 | - | 4日間 |
| ESR9-26 | ESR9-26 | P | 6,370 | - | 4日間 |
| ESR9-28 | ESR9-28 | P | 7,850 | - | 4日間 |
