ESR4670
ESR4670
ESR4670‐12

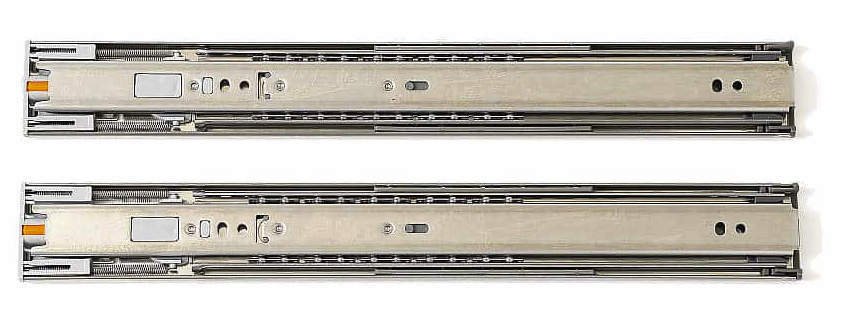

■レバー操作でインナーメンバーを取り外せます。
■アウターメンバー取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。

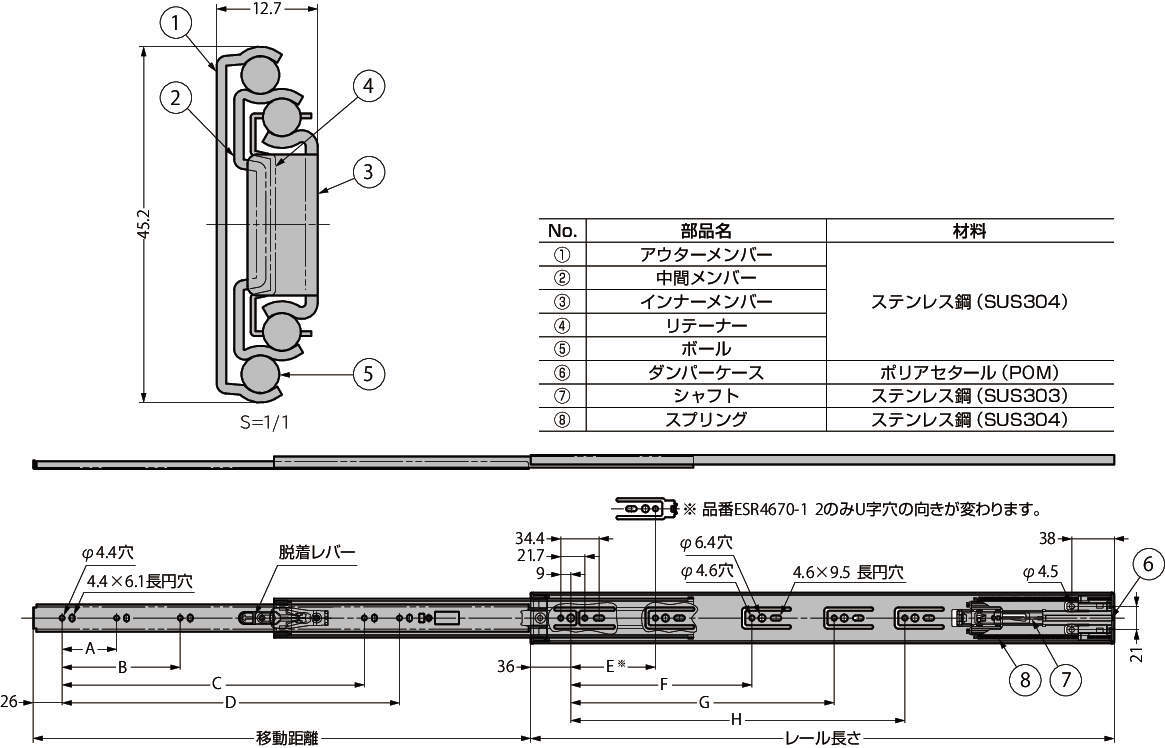

■仕様
・セルフ＆ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
・引き出しの最大幅は、レール長さ＋200mmです。
■注意
・一部、樹脂部品を使用しています。
・ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
| 推奨ねじ | 板金用取付ねじ：M4小ねじ（皿頭以外） |
|---|---|
| 耐荷重 | 157～343N/ペア |
9件の型式
ESR4670
| 型式 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
耐荷重 |
質量 (g/ペア） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア） | (kgf/ペア） | ||||||||||||
| ESR4670-12 | 300 | 265 | - | - | - | 174 | 145 | - | - | - | 157 | 16 | 780 |
| ESR4670-14 | 350 | 340 | - | - | - | 224 | 151 | - | - | - | 157 | 16 | 930 |
| ESR4670-16 | 400 | 400 | 96 | - | - | 256 | 167 | - | - | - | 196 | 20 | 1070 |
| ESR4670-18 | 450 | 450 | 128 | - | - | 306 | 119 | 215 | - | - | 294 | 30 | 1210 |
| ESR4670-20 | 500 | 500 | 96 | 160 | - | 344 | 119 | 279 | - | - | 343 | 35 | 1360 |
| ESR4670-22 | 550 | 550 | 96 | 160 | - | 394 | 119 | 215 | 311 | - | 343 | 35 | 1460 |
| ESR4670-24 | 600 | 600 | 128 | 192 | - | 444 | 119 | 247 | 375 | - | 343 | 35 | 1660 |
| ESR4670-26 | 650 | 650 | 128 | 224 | 416 | 494 | 119 | 215 | 311 | 407 | 343 | 35 | 1810 |
| ESR4670-28 | 700 | 700 | 128 | 224 | 480 | 544 | 119 | 215 | 343 | 471 | 343 | 35 | 1960 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ESR4670-12 | ESR4670-12 | S | 12,500 | - | 4日間 |
| ESR4670-14 | ESR4670-14 | S | 13,600 | - | 4日間 |
| ESR4670-16 | ESR4670-16 | S | 14,600 | - | 4日間 |
| ESR4670-18 | ESR4670-18 | S | 15,600 | - | 4日間 |
| ESR4670-20 | ESR4670-20 | S | 16,700 | - | 4日間 |
| ESR4670-22 | ESR4670-22 | S | 17,900 | - | 4日間 |
| ESR4670-24 | ESR4670-24 | S | 18,900 | - | 4日間 |
| ESR4670-26 | ESR4670-26 | S | 20,000 | - | 4日間 |
| ESR4670-28 | ESR4670-28 | S | 21,100 | - | 4日間 |
