4670
4670
4670‐250
4670BL

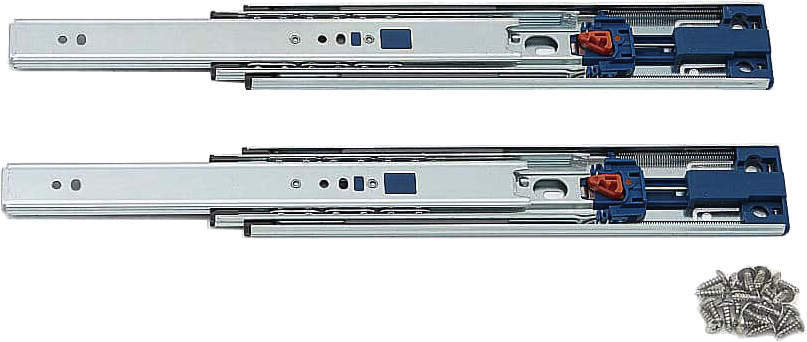

■レバー操作でインナーメンバーを取り外せます。
■アウターメンバー取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。
■仕様
・セルフ＆ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
・引き出しの最大幅は、レール長さ＋200mmです。
■注意
・ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
| 耐荷重 | 147～392N/ペア |
|---|---|
| 付属品 | 十字穴付トラスタッピンねじ4×12 |
14件の型式
4670
4670BL

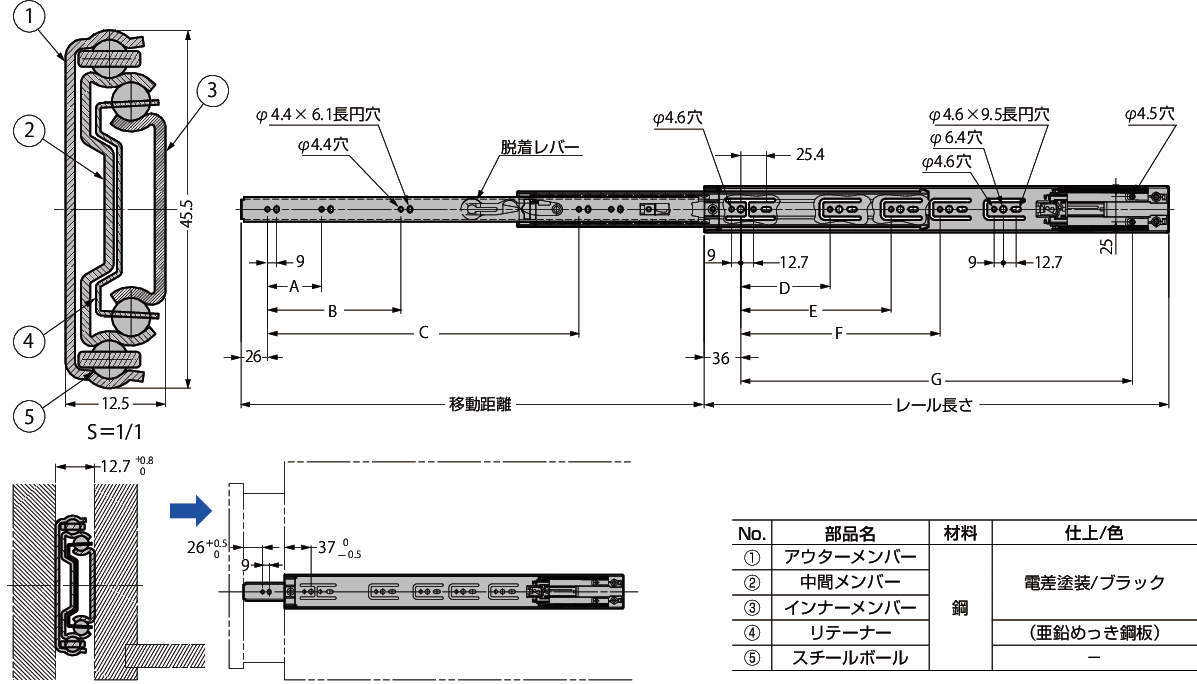

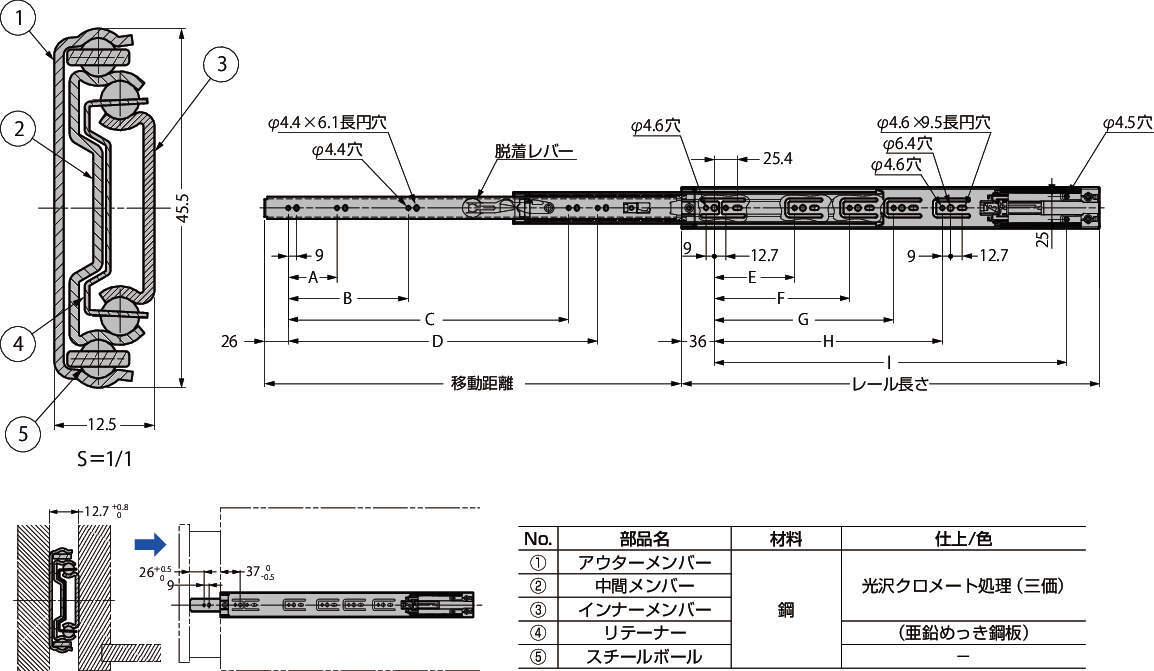

| 型式 | 仕上/色 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
耐荷重 |
質量 (g/ペア) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア) | (kgf/ペア） | ||||||||||||||
| 4670-250 | 光沢クロメート処理(三価) | 250 | 175 | - | - | 124 | - | 87 | - | - | - | 179 | 147 | 15 | 710 |
| 4670-300 | 光沢クロメート処理(三価) | 300 | 275 | - | - | 174 | - | 119 | - | - | - | 229 | 196 | 20 | 850 |
| 4670-350 | 光沢クロメート処理(三価) | 350 | 353 | 96 | - | 224 | - | 119 | 183 | - | - | 279 | 245 | 25 | 990 |
| 4670-400 | 光沢クロメート処理(三価) | 400 | 404 | 96 | - | 254 | - | 119 | 199 | - | - | 329 | 245 | 25 | 1130 |
| 4670-450 | 光沢クロメート処理(三価) | 450 | 455 | 128 | - | 294 | - | 119 | 247 | - | - | 379 | 294 | 30 | 1270 |
| 4670-500 | 光沢クロメート処理(三価) | 500 | 505 | 96 | 160 | 344 | - | 119 | 295 | - | - | 429 | 343 | 35 | 1440 |
| 4670-550 | 光沢クロメート処理(三価) | 550 | 556 | 96 | 160 | 394 | - | 119 | 215 | 343 | - | 479 | 392 | 40 | 1590 |
| 4670-600 | 光沢クロメート処理(三価) | 600 | 606 | 128 | 192 | 444 | - | 119 | 215 | 343 | - | 529 | 294 | 30 | 1770 |
| 4670-650 | 光沢クロメート処理(三価) | 650 | 653 | 128 | 224 | 416 | 494 | 119 | 215 | 343 | 439 | 579 | 294 | 30 | 1920 |
| 4670-700 | 光沢クロメート処理(三価) | 700 | 704 | 128 | 224 | 480 | 544 | 119 | 215 | 343 | 487 | 629 | 294 | 30 | 2070 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 4670-250 | 4670-250 | S | 5,100 | - | 4日間 |
| 4670-300 | 4670-300 | S | 5,200 | - | 4日間 |
| 4670-350 | 4670-350 | S | 5,310 | - | 4日間 |
| 4670-400 | 4670-400 | S | 5,520 | - | 4日間 |
| 4670-450 | 4670-450 | S | 5,630 | - | 4日間 |
| 4670-500 | 4670-500 | S | 5,730 | - | 4日間 |
| 4670-550 | 4670-550 | S | 5,840 | - | 4日間 |
| 4670-600 | 4670-600 | S | 6,690 | - | 4日間 |
| 4670-650 | 4670-650 | S | 6,900 | - | 4日間 |
| 4670-700 | 4670-700 | S | 7,110 | - | 4日間 |
