5370
5370
5370‐400

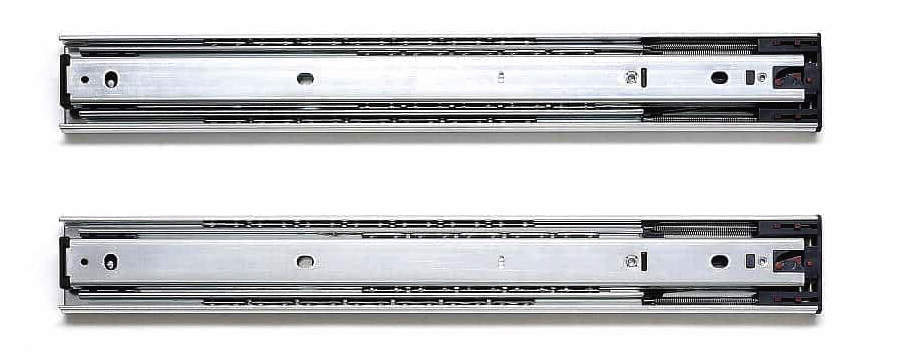

■重量用（最大荷重100kgf）かつセルフ＆ソフトクローズするレールです。
■ソフトクローズのばね力を手動で切り替えできます。
■レバー操作でインナーメンバーを取り外せます。
■仕様
・セルフ＆ソフトクロージング機構が作動する位置はレール全閉時より55mm手前です。
・引き出しの最大幅は、レール長さ+200mmです。
■注意
・収納時よりもさらに押し込まれないよう、ストッパーをつけてください。
| 耐荷重 | 784～980N/ペア |
|---|---|
| 推奨ねじ | M5皿ねじ |
7件の型式
5370

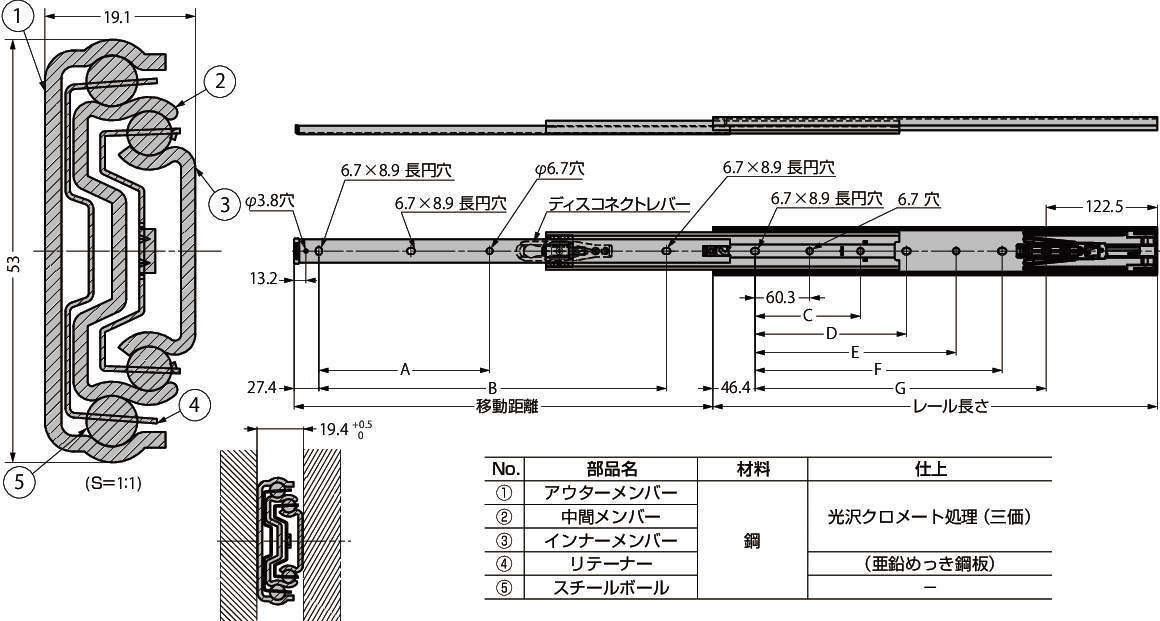

| 型式 | 仕上/色 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E mm) |
F (mm) |
G (mm) |
耐荷重 |
質量 (g/ペア) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア) | (kgf/ペア) | ||||||||||||
| 5370-400 | 光沢クロメート処理(三価) | 400 | 375 | - | 317.5 | - | - | 127 | 177.8 | 231.2 | 784 | 80 | 2150 |
| 5370-450 | 光沢クロメート処理(三価) | 450 | 450 | - | 355.6 | - | - | 177.8 | 228.6 | 281.2 | 882 | 90 | 2450 |
| 5370-500 | 光沢クロメート処理(三価) | 500 | 500 | 228.6 | 406.4 | - | - | 228.6 | 279.4 | 331.2 | 931 | 95 | 2750 |
| 5370-550 | 光沢クロメート処理(三価) | 550 | 550 | 228.6 | 457.2 | - | - | 279.4 | 330.4 | 381.2 | 980 | 100 | 3050 |
| 5370-600 | 光沢クロメート処理(三価) | 600 | 600 | 228.6 | 508 | - | - | 330.2 | 381 | 431.2 | 882 | 90 | 3350 |
| 5370-650 | 光沢クロメート処理(三価) | 650 | 650 | 228.6 | 558.8 | 228.6 | 279.4 | 381 | 431.8 | 481.2 | 882 | 90 | 3650 |
| 5370-700 | 光沢クロメート処理(三価) | 700 | 700 | 228.6 | 584.2 | 228.6 | 279.4 | 431.8 | 482.6 | 531.2 | 882 | 90 | 3930 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 5370-400 | 5370-400 | P | 10,200 | - | 4日間 |
| 5370-450 | 5370-450 | P | 10,700 | - | 4日間 |
| 5370-500 | 5370-500 | P | 11,300 | - | 4日間 |
| 5370-550 | 5370-550 | P | 11,900 | - | 4日間 |
| 5370-600 | 5370-600 | P | 12,300 | - | 4日間 |
| 5370-650 | 5370-650 | P | 13,200 | - | 4日間 |
| 5370-700 | 5370-700 | P | 13,700 | - | 4日間 |
