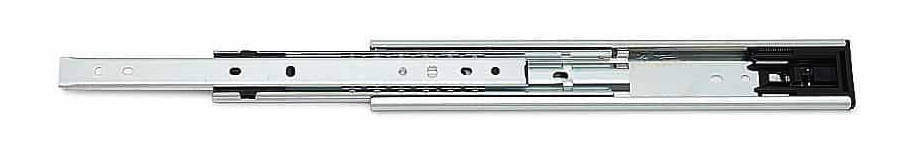

C3273PO
C3273PO
C3273PO‐25
■レバー操作でインナーメンバーを取り外せます。
■プッシュオープン仕様のため筐体にハンドル取付が不要となり、フラットな外観も可能です。
■注意
・強い衝撃を与えないでください。不意に引き出しが開く場合があります。
・閉じた状態で引き出しを強く引っ張らないでください。レールが破損する場合があります。
・プッシュオープン機構は、前板中央部を押して操作してください。
| 耐荷重 | 216～265N/ペア |
|---|---|
| 推奨ねじ | M4バインド、またはトラスねじ |
7件の型式
C3273PO

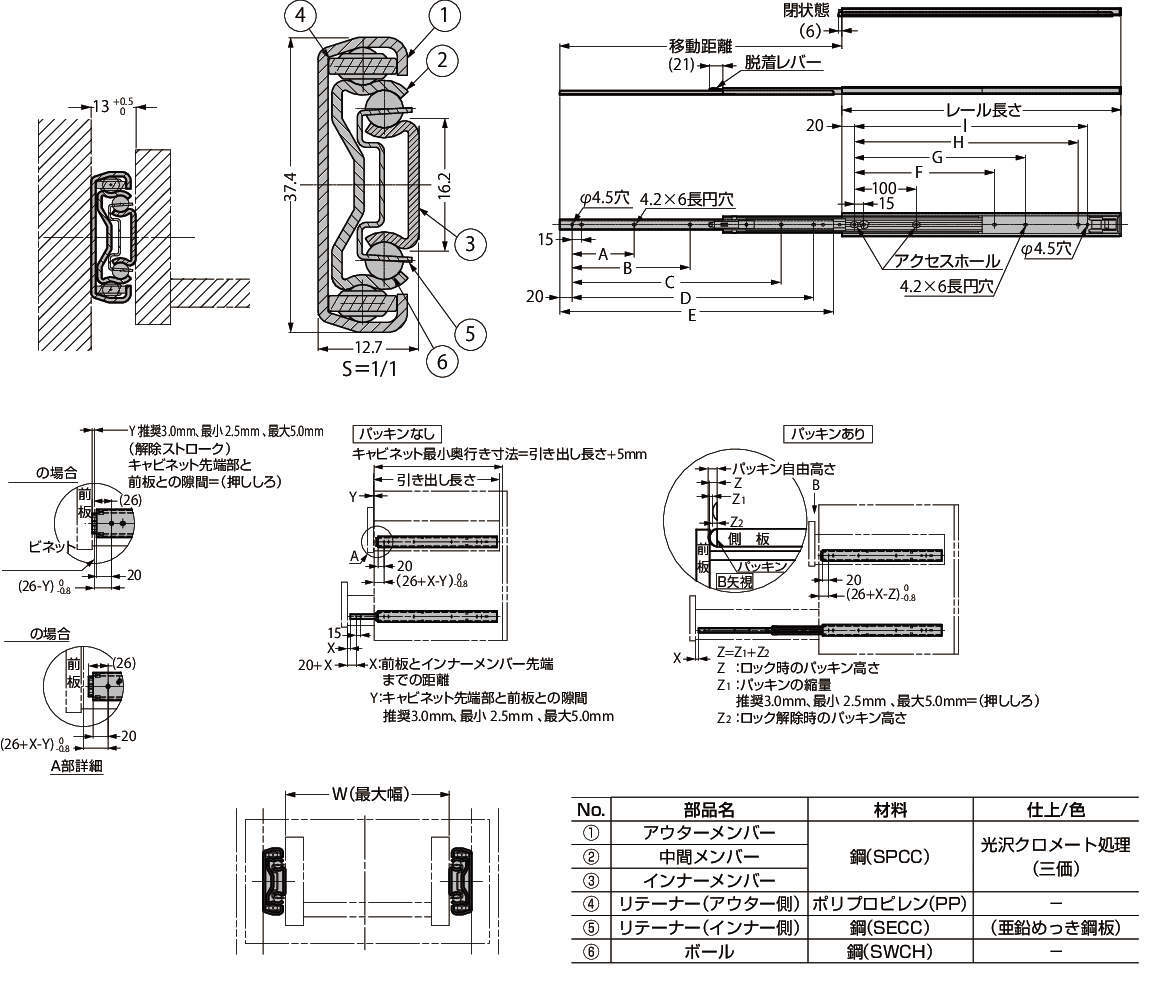

| 型式 |
レール長さ (mm) |
移動距離 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
W (mm) |
耐荷重 |
質量 (g/本) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (N/ペア) | (kgf/ペア) | ||||||||||||||
| C3273PO-25 | 250 | 240 | 70 | - | - | 189.5 | 241.5 | - | - | 161 | 176 | 450 | 235 | 24 | 340 |
| C3273PO-30 | 300 | 305 | 70 | - | - | 239.5 | 291.5 | - | - | 211 | 226 | 500 | 226 | 23 | 410 |
| C3273PO-35 | 350 | 355 | 100 | 150 | - | 289.5 | 341.5 | - | 176 | 261 | 276 | 550 | 255 | 26 | 480 |
| C3273PO-40 | 400 | 405 | 100 | 150 | 300 | 339.5 | 391.5 | - | 226 | 311 | 326 | 600 | 265 | 27 | 550 |
| C3273PO-45 | 450 | 455 | 100 | 190 | 337 | 389.5 | 441.5 | 226 | 276 | 361 | 376 | 650 | 255 | 26 | 620 |
| C3273PO-50 | 500 | 505 | 100 | 190 | 337 | 439.5 | 491.5 | 276 | 326 | 411 | 426 | 700 | 235 | 24 | 690 |
| C3273PO-55 | 550 | 555 | 100 | 225 | 389.5 | 489.5 | 541.5 | 326 | 376 | 461 | 476 | 750 | 216 | 22 | 760 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| C3273PO-25 | C3273PO-25 | P | 2,800 | - | 4日間 |
| C3273PO-30 | C3273PO-30 | P | 2,950 | - | 4日間 |
| C3273PO-35 | C3273PO-35 | P | 3,050 | - | 4日間 |
| C3273PO-40 | C3273PO-40 | P | 3,200 | - | 4日間 |
| C3273PO-45 | C3273PO-45 | P | 3,300 | - | 4日間 |
| C3273PO-50 | C3273PO-50 | P | 3,450 | - | 4日間 |
| C3273PO-55 | C3273PO-55 | P | 3,600 | - | 4日間 |
