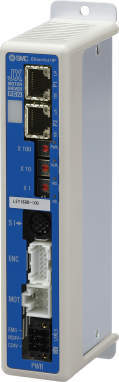

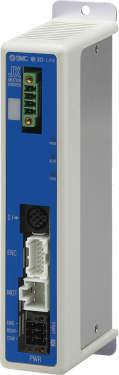

JXCE1
-
![]()
JXCE1
-
![]()
JXC91
-
![]()
JXCP1
-
![]()
JXCD1
-
![]()
JXCL1
-
![]()
JXCM1
ステップモータ(サーボDC24V)・ステップデータ数：64点
■2種類の動作指示方法に対応。
・ステップNo,指示運転：コントローラに設定済みのステップデータを使って動作します。
・数値指示運転：PLCからの位置、速度などの数値にてアクチュエータが動作します。
■数値モニタ対応
・現在速度、現在位置、アラームCODE等の数値情報をPLC側でモニタすることができます。
■通信ケーブルの渡り配線が可能
・２つの通信ポートを用意。
※DeviceNetTM、CC-Linkは分岐コネクタで渡り配線可能。
※IO-Linkについては１耐１。
共通仕様
| 制御対象モータ | ステップモータ(サーボDC24V) |
|---|---|
| 電源仕様 | 電源電圧：DC24V±10％ |
| 制御対象エンコーダ | インクリメンタルA/B相(800パルス/回転) |
| ケーブル長(m) | アクチュエータケーブル：20以下 |
| 冷却方式 | 自然冷却 |
| 使用温度範囲(℃) | 0～55(凍結なきこと) |
| 使用湿度範囲(％RH) | 90以下(結露なきこと) |
| 絶縁抵抗(MΩ) | 外部端子一括とケース間、50(DC500V) |
