SMC

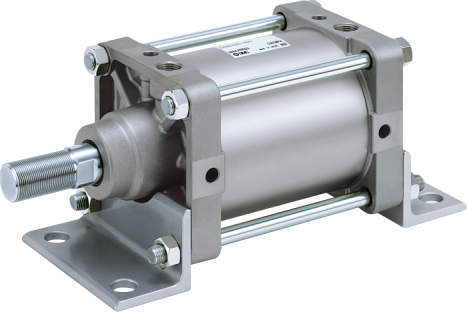

CS2
CS2
CS2
■軽量
・カバー素材を変更により軽量化を実現
・質量最大 65％削減（39.1kg→13.4kg）
（φ180、100ストローク、CS1[鉄チューブ]、φ180、100ストロークと比較）
■高剛性
・CS1[鉄チューブ]シリーズと許容横荷重は同等
・最大許容横荷重 900N
（φ320、100ストローク、ピストンロッド出端時）
・揺動金具使用時 最大ストローク1.6倍
■配管とクッションバルブを同一面配置により作業性向上
■CS1シリーズと取付互換
・シリンダ取付寸法互換
・ロッド先端ねじサイズ互換
■エアクッション＋ダンパクッション併用構造
・ダンパクッションによりストロークエンドでのピストン停止時の金属音が軽減されます。（φ180～φ320のみ）
2624件の型式
| 型式 | シリーズ | タイプ | 動作方式 | ロッド | オートスイッチ | 取付支持形式 |
チューブ内径 (mm) |
ストローク (mm) |
ポートねじ の種類 |
クッション | ジャバラ | ロッド先端ねじ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CS2B125-90K | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 90 | Rc1/2 | エアクッション | 耐熱ターポリン | おねじ |
| CS2B125-95 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 95 | Rc1/2 | エアクッション | - | おねじ |
| CS2B125TF-95 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 95 | G1/2 | エアクッション | - | おねじ |
| CS2B125-100 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 100 | Rc1/2 | エアクッション | - | おねじ |
| CS2B125TN-100J | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 100 | NPT1/2 | エアクッション | ナイロンターポリン | おねじ |
| CS2B125-100K | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 100 | Rc1/2 | エアクッション | 耐熱ターポリン | おねじ |
| CS2B125TF-103J | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 103 | G1/2 | エアクッション | ナイロンターポリン | おねじ |
| CS2B125-105 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 105 | Rc1/2 | エアクッション | - | おねじ |
| CS2B125-107 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 107 | Rc1/2 | エアクッション | - | おねじ |
| CS2B125-110 | CS2 | 標準形 | 複動形 | 片ロッド | なし（使用不可） | 基本形 | 125 | 110 | Rc1/2 | エアクッション | - | おねじ |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CS2B125-90K | CS2B125-90K | P | 57,825 | - | - |
| CS2B125-95 | CS2B125-95 | P | 49,250 | - | - |
| CS2B125TF-95 | CS2B125TF-95 | P | 49,250 | - | - |
| CS2B125-100 | CS2B125-100 | P | 49,250 | - | - |
| CS2B125TN-100J | CS2B125TN-100J | P | 55,375 | - | - |
| CS2B125-100K | CS2B125-100K | P | 57,825 | - | - |
| CS2B125TF-103J | CS2B125TF-103J | P | 59,375 | - | - |
| CS2B125-105 | CS2B125-105 | P | 52,000 | - | - |
| CS2B125-107 | CS2B125-107 | P | 52,000 | - | - |
| CS2B125-110 | CS2B125-110 | P | 52,000 | - | - |
