CU-A
CU-A

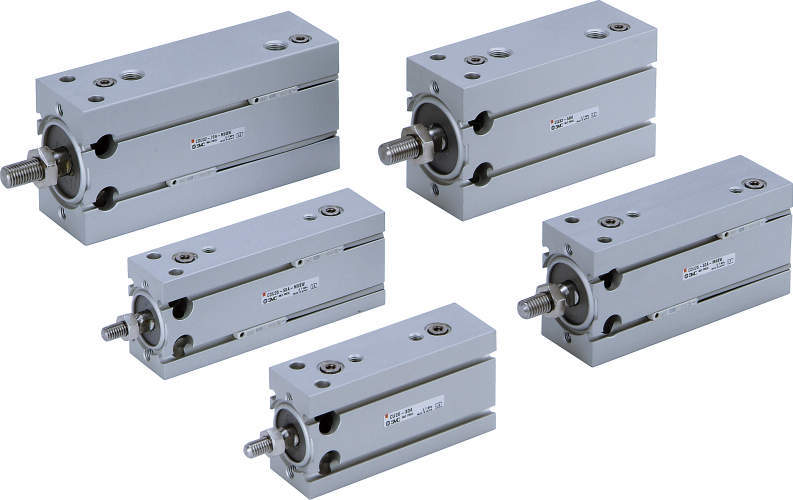

■ボディの多面直接取付が可能な省スペースのエアシリンダ。
■省スペース
・角形ボディでブラケットなしの多面直接取付で、取付面を自由に選べますので、機械装置の省スペース設計を可能にします。
■新構造のエアクッションを内蔵
・CU標準（ラバークッション付）に対して、わずかな延長寸法。
・約2.4倍の許容運動エネルギー
・消音効果向上（ストロークエンドの衝撃音を低減）
・取付の互換性
■取付方法
・軸方向取付形（ボディタップ）、縦取付形（ボディ通し穴）、横取付（ボディ通し穴）
■オートスイッチ付（オートスイッチ用磁石内蔵）
431件の型式
| 型式 | シリーズ | タイプ | 動作方式 | ロッド | オートスイッチ |
チューブ内径 (mm) |
ストローク (mm) |
ポートねじ の種類 |
クッション |
ロッド先端 形状 |
オートスイッチ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | リード線長さ (m) | 数 | |||||||||||
| CDU20-90A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 20 | 90 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU20-100A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 20 | 100 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-20A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 20 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-30A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 30 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-40A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 40 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-50A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 50 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-60A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 60 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-70A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 70 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-80A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 80 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| CDU25-90A | CDU-A | エアクッション | 複動形 | 片ロッド | なし（磁石内蔵） | 25 | 90 | M5×0.8 | ラバークッション | おねじ | なし | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CDU20-90A | CDU20-90A | P | 14,575 | - | - |
| CDU20-100A | CDU20-100A | P | 14,725 | - | - |
| CDU25-20A | CDU25-20A | P | 16,100 | - | - |
| CDU25-30A | CDU25-30A | P | 16,225 | - | - |
| CDU25-40A | CDU25-40A | P | 16,375 | - | - |
| CDU25-50A | CDU25-50A | P | 16,500 | - | - |
| CDU25-60A | CDU25-60A | P | 16,650 | - | - |
| CDU25-70A | CDU25-70A | P | 16,775 | - | - |
| CDU25-80A | CDU25-80A | P | 16,925 | - | - |
| CDU25-90A | CDU25-90A | P | 17,050 | - | - |
