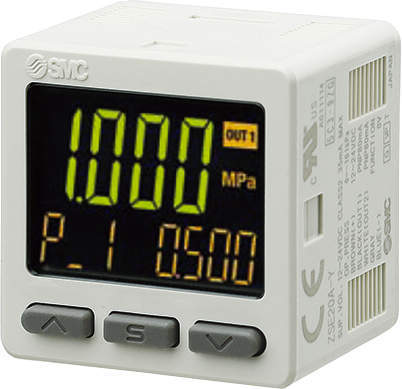

ISE20
-
![]()
ISE20
-
![]()
ZSE20(F)/ISE20
■空気・正圧用
■出力仕様：1出力
■保護構造：IP40
■設定項目の見える化
・メイン画面の測定値（現在の圧力値）を見ながら、サブ画面で設定値（しきい値）などの設定が可能。
・サブ画面（ラベル）により何の値を設定しているのかが分かります。
・[P_1]：設定値（しきい値）、[H-1]：応差値、[H_Lo]：ボトム値、[H_Hi]：ピーク値 など。
■簡単画面切替
・サブ画面は上下ボタンにより表示切替ができます。[設定値（しきい値）] ⇔ [応差] ⇔ [ボトム値] ⇔ [ピーク値]
■簡単3ステップ設定
・設定値[P_1] 表示状態でSボタンを押すと設定値（しきい値）設定ができます。
・応差[H_1] 表示状態でSボタンを押すと応差値の設定ができます。
■測定値を読み取るスナップショット機能搭載
・上下ボタンを1秒以上長押しすると、設定値（しきい値）＝ 現在の圧力値になります。
■目的に合わせて選べる3つのモード
【3ステップ設定モード】
・[しきい値設定]または[応差値設定]
【簡易設定モード】
・[しきい値設定] ⇒ [応差値設定] ⇒ [ディレー時間選択]
【ファンクション選択モード】
・[出力モード選択] ⇒ [正転／反転選択] ⇒ [しきい値設定] ⇒ [応差値設定] ⇒ [ディレー時間選択] ⇒ [表示色の選択]
■その他のサブ画面表示
・ピーク値、ボトム値、またはその両方を同一画面内に表示可能!
・ピーク値、ボトム値は電源が切断されても保存されます。
■ディレー時間：最速1.5ms以下
・1.5ms以下、20ms、100ms、500ms、1000ms、2000ms、5000msから選択。
■便利な機能
・暗証番号設定機能：キーロック時は特定の管理者以外操作できないようにする機能です。
・省電力機能：表示を消灯することで消費電力を抑えます。
・表示分解能切換機能：表示値のちらつきを抑えます。
・MPa/kPa切換機能：真空圧用、連成圧用、正圧用の表示単位をMPaまたはkPaに統一することができます。
共通仕様
| 圧力タイプ | 正圧 |
|---|---|
| 適用流体 | 空気、非腐食性ガス、不燃性ガス |
| 電源仕様 | ・電源電圧：DC12～24V ±10％リップル(P-P)10％以下 ・消費電流：25mA以下 ・保護：逆接続保護 |
| スイッチ出力 | ・出力形式：NPN/PNPオープンコレクタ出力 ・出力モード：ヒステリシスモード、ウィンドコンパレータモード、エラー出力、出力オフ ・スイッチ動作：正転出力、反転出力 ・最大負荷電流：80mA ・最大印加電圧（NPNのみ）：28V ・内部降下電圧（残留電圧）：1V以下（負荷電流80mA時） ディレー時間：1.5ms以下（チャタリング防止機能：20、100、500、1000、2000、5000ms選択） ・応差：0から可変 ・短絡保護：装備 |
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 |
| 縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括と筐体間 |
| 使用温度範囲 | 動作時：-5～50℃、保存時：-10～60℃（結露および凍結しないこと） |
| 用湿度範囲 | 動作時・保存時：35～85％RH（結露しないこと） |
| 保護等級 | IP40 |
