KQ2XD-A （ミリ）
KQ2XD-A （ミリ）
■ダブルブランチユニオンワイ
・ワンタッチ管継手からの同一方向の4分岐配管に使用。
【New KQ2シリーズの特長】
■KQ・KQ2・KJを“KQ2”へ一本化。
■長円形リリースブッシュ追加！
■チューブ着脱性向上
・挿入力：30％低減
・離脱力：20％低減
・チューブ引抜強度は、現行品と同等レベルを確保
■小型・軽量化
・スペース比：高さ方向 24％ DOWN
・スペース比：水平方向 23％ DOWN
・質量比：57％ DOWN
※エルボユニオン、適用チューブ外径：φ6、接続ねじ：R1/8の場合
■バリエーション充実
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa（23℃時） |
| 周囲温度および使用流体温度 | 空気：-5～60℃ 水：0～40℃(凍結なきこと) |
8件の型式
KQ2XD
リリースブッシュ

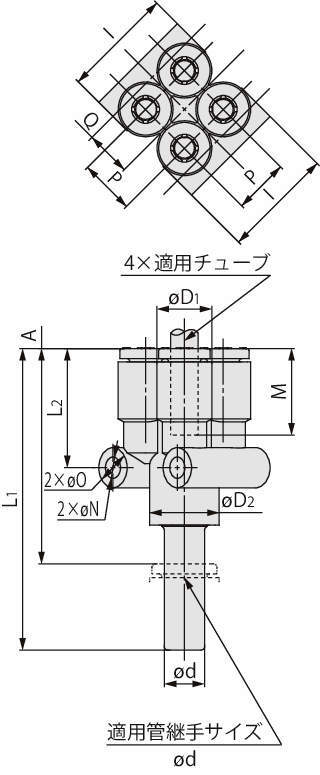

| 型式 | 機種 | タイプ | 適用チューブ |
リリース ブッシュ 形状 |
適用管継手 サイズ φd |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
I (mm) |
P (mm) |
M (mm) |
Q (mm) |
取付穴(mm) | 有効断面積(mm2) |
最小 穴径 (mm) |
質量 (g) |
オーダーメイド仕様 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | O | N | ナイロン | ウレタン | |||||||||||||||||
| KQ2XD04-06A | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ4mm | 真円形 | φ6mm | 8.2 | 10.4 | 45.4 | 18.2 | 32.1 | 16.6 | 8.2 | 13.3 | 6.8 | 6 | 3.2 | 4.2 | 4.2 | 3 | 5.9 | - |
| KQ2XD04-06A-X12 | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ4mm | 真円形 | φ6mm | 8.2 | 10.4 | 45.4 | 18.2 | 32.1 | 16.6 | 8.2 | 13.3 | 6.8 | 6 | 3.2 | 4.2 | 4.2 | 3 | 5.9 | 潤滑剤：白色ワセリン |
| KQ2XD04-06A-X35 | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ4mm | 真円形 | φ6mm | 8.2 | 10.4 | 45.4 | 18.2 | 32.1 | 16.6 | 8.2 | 13.3 | 6.8 | 6 | 3.2 | 4.2 | 4.2 | 3 | 5.9 | ボディ色：黒 |
| KQ2XD06-08A | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ6mm | 真円形 | φ8mm | 10.4 | 13.2 | 50.9 | 20.5 | 36.7 | 21 | 10.4 | 13.3 | 8.2 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 8.6 | - |
| KQ2XD06-08A-X12 | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ6mm | 真円形 | φ8mm | 10.4 | 13.2 | 50.9 | 20.5 | 36.7 | 21 | 10.4 | 13.3 | 8.2 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 8.6 | 潤滑剤：白色ワセリン |
| KQ2XD06-08A-X35 | ダブルブランチユニオンワイ | KQ2XD-A | ミリ | φ6mm | 真円形 | φ8mm | 10.4 | 13.2 | 50.9 | 20.5 | 36.7 | 21 | 10.4 | 13.3 | 8.2 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 8.6 | ボディ色：黒 |
| 10-KQ2XD04-06A | ダブルブランチユニオンワイ | 10-KQ2XD-A（クリーン） | ミリ | φ4mm | 真円形 | φ6mm | 8.2 | 10.4 | 45.4 | 18.2 | 32.1 | 16.6 | 8.2 | 13.3 | 6.8 | 6 | 3.2 | 4.2 | 4.2 | 3 | 5.9 | クリーンシリーズ |
| 10-KQ2XD06-08A | ダブルブランチユニオンワイ | 10-KQ2XD-A（クリーン） | ミリ | φ6mm | 真円形 | φ8mm | 10.4 | 13.2 | 50.9 | 20.5 | 36.7 | 21 | 10.4 | 13.3 | 8.2 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 8.6 | クリーンシリーズ |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQ2XD04-06A | KQ2XD04-06A | P | 1,100 | 在庫品 | - |
| KQ2XD04-06A-X12 | KQ2XD04-06A-X12 | P | 1,100 | - | - |
| KQ2XD04-06A-X35 | KQ2XD04-06A-X35 | P | 1,100 | - | - |
| KQ2XD06-08A | KQ2XD06-08A | P | 1,350 | 在庫品 | - |
| KQ2XD06-08A-X12 | KQ2XD06-08A-X12 | P | 1,350 | - | - |
| KQ2XD06-08A-X35 | KQ2XD06-08A-X35 | P | 1,350 | - | - |
| 10-KQ2XD04-06A | 10-KQ2XD04-06A | P | 1,300 | - | - |
| 10-KQ2XD06-08A | 10-KQ2XD06-08A | P | 1,575 | - | - |
