KQB2S（R／NPT）
KQB2S（R／NPT）
KQB2S（G）
■六角穴付ハーフユニオン
・ボディ内部の六角穴を六角レンチで締付ける狭いスペース用のハーフユニオン。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
53件の型式
KQB2S（M／UNF）
KQB2S（R／NPT）
KQB2S（G）

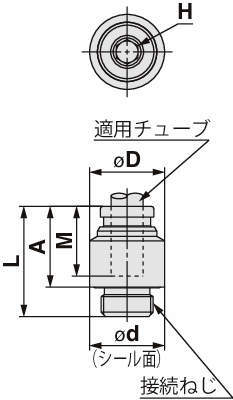

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
φd (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FEP | ナイロン | ||||||||||
| KQB2S13-N02S | 六角穴付ハーフユニオン | KQB2S | インチ | φ1/2" | シール剤付 | NPT | NPT1/4 | 8 | 20 | - | 30.5 | 26.1 | 18.5 | 46 | - | 27.9 |
| KQB2S13-N03S | 六角穴付ハーフユニオン | KQB2S | インチ | φ1/2" | シール剤付 | NPT | NPT3/8 | 9.53 | 20 | - | 29.4 | 24.7 | 18.5 | 60 | - | 30.4 |
| KQB2S13-N04S | 六角穴付ハーフユニオン | KQB2S | インチ | φ1/2" | シール剤付 | NPT | NPT1/2 | 22 | 25.5 | - | 19.1 | 36.5 | 18.5 | 60 | - | 36.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2S13-N02S | KQB2S13-N02S | P | 1,625 | - | - |
| KQB2S13-N03S | KQB2S13-N03S | P | 1,625 | - | - |
| KQB2S13-N04S | KQB2S13-N04S | P | 1,675 | - | - |
