KQB2T（R／NPT）
KQB2T（R／NPT）
KQB2T（G）
■両口チーズユニオン
・両側90度方向のめねじ部からの分岐配管に使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
60件の型式
KQB2T（M／UNF）
KQB2T（R／NPT）
KQB2T（G）

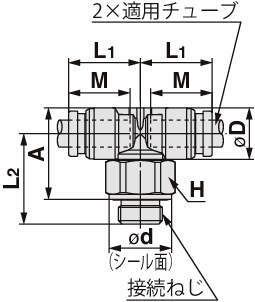

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
φd (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FEP | ナイロン | |||||||||||
| KQB2T08-G03 | 両口チーズユニオン | KQB2T | ミリ | φ8mm | Oリング | G | G3/8 | 22 | 13.7 | 21.8 | 19.1 | 27.2 | 26.5 | 16.1 | 26.3 | - | 60.8 |
| KQB2T10-G01 | 両口チーズユニオン | KQB2T | ミリ | φ10mm | Oリング | G | G1/8 | 14 | 16.6 | 13.8 | 20 | 22.7 | 25.5 | 17 | 40.8 | - | 34 |
| KQB2T10-G02 | 両口チーズユニオン | KQB2T | ミリ | φ10mm | Oリング | G | G1/4 | 19 | 16.6 | 17.8 | 21 | 26.1 | 27.9 | 17 | 40.8 | - | 46 |
| KQB2T10-G03 | 両口チーズユニオン | KQB2T | ミリ | φ10mm | Oリング | G | G3/8 | 22 | 16.6 | 21.8 | 21 | 28.6 | 29.4 | 17 | 40.8 | - | 64 |
| KQB2T10-G04 | 両口チーズユニオン | KQB2T | ミリ | φ10mm | Oリング | G | G1/2 | 27 | 16.6 | 26.5 | 21 | 32.6 | 31.9 | 17 | 40.8 | - | 105.8 |
| KQB2T12-G02 | 両口チーズユニオン | KQB2T | ミリ | φ12mm | Oリング | G | G1/4 | 19 | 18.7 | 17.8 | 22.6 | 27.2 | 30 | 18.6 | 57.2 | - | 53 |
| KQB2T12-G03 | 両口チーズユニオン | KQB2T | ミリ | φ12mm | Oリング | G | G3/8 | 22 | 18.7 | 21.8 | 23.6 | 29.6 | 31.4 | 18.6 | 57.2 | - | 54.3 |
| KQB2T12-G04 | 両口チーズユニオン | KQB2T | ミリ | φ12mm | Oリング | G | G1/2 | 27 | 18.7 | 26.5 | 23.6 | 33.6 | 33.9 | 18.6 | 57.2 | - | 105 |
| KQB2T16-G03 | 両口チーズユニオン | KQB2T | ミリ | φ16mm | Oリング | G | G3/8 | 22 | 24.6 | 21.8 | 26.3 | 32.4 | 36.5 | 20.8 | - | 71 | 82.2 |
| KQB2T16-G04 | 両口チーズユニオン | KQB2T | ミリ | φ16mm | Oリング | G | G1/2 | 27 | 24.6 | 26.5 | 27.3 | 36.4 | 39 | 20.8 | - | 100 | 112.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2T08-G03 | KQB2T08-G03 | P | 3,700 | - | - |
| KQB2T10-G01 | KQB2T10-G01 | P | 5,100 | - | - |
| KQB2T10-G02 | KQB2T10-G02 | P | 5,100 | - | - |
| KQB2T10-G03 | KQB2T10-G03 | P | 5,100 | - | - |
| KQB2T10-G04 | KQB2T10-G04 | P | 5,100 | - | - |
| KQB2T12-G02 | KQB2T12-G02 | P | 5,875 | - | - |
| KQB2T12-G03 | KQB2T12-G03 | P | 5,875 | - | - |
| KQB2T12-G04 | KQB2T12-G04 | P | 5,875 | - | - |
| KQB2T16-G03 | KQB2T16-G03 | P | 8,525 | - | - |
| KQB2T16-G04 | KQB2T16-G04 | P | 9,150 | - | - |
