KQB2E
KQB2E
■隔壁用メスユニオン
・パネル取付等のおねじとチューブの中継接続に使用。
【金属ワンタッチ継手 KQB2シリーズの特長】
■小型・軽量化
・寸法比：22.1mm → 15.9mm 約30％DOWN
・質量比：27g → 10.2g 約62％DOWM
※KQB2L06-01Sの場合
■使用流体温度：-5～150℃
■ノングリース
■適用チューブ材質
・FEP・PFA・ナイロン・ソフトナイロン・ポリウレタン・ポリオレフィン
■無電解ニッケルめっき仕様（黄銅部品）
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100ｋPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃（凍結なきこと） |
36件の型式
KQB2E（Rc／NPT）
KQB2E（G）

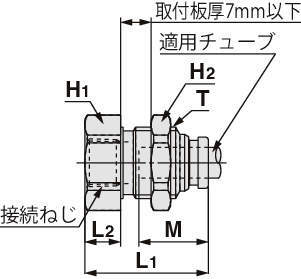

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 | T | 六角対辺(mm) |
L1 (mm) |
L2 (mm) |
取付穴(mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ねじタイプ | 管接続口径 | H1 | H2 | FEP | ナイロン | |||||||||
| KQB2E10-03 | 隔壁用メスユニオン | KQB2E | ミリ | φ10mm | Rc | Rc3/8 | M18×1 | 19 | 21 | 33.6 | 13.6 | 19 | 17 | 41.5 | - | 40.2 |
| KQB2E12-03 | 隔壁用メスユニオン | KQB2E | ミリ | φ12mm | Rc | Rc3/8 | M20×1 | 21 | 24 | 34 | 12.8 | 21 | 18.6 | 58.3 | - | 52 |
| KQB2E12-04 | 隔壁用メスユニオン | KQB2E | ミリ | φ12mm | Rc | Rc1/2 | M20×1 | 24 | 24 | 39.6 | 18.4 | 21 | 18.6 | 58.3 | - | 62.5 |
| KQB2E16-03 | 隔壁用メスユニオン | KQB2E | ミリ | φ16mm | Rc | Rc3/8 | M27×1 | 29 | 30 | 35.3 | 11.2 | 28 | 20.8 | - | 96 | 111 |
| KQB2E16-04 | 隔壁用メスユニオン | KQB2E | ミリ | φ16mm | Rc | Rc1/2 | M27×1 | 29 | 30 | 40.6 | 16.5 | 28 | 20.8 | - | 113 | 118.2 |
| KQB2E04-G01 | 隔壁用メスユニオン | KQB2E | ミリ | φ4mm | G | G1/8 | M10×1 | 17 | 12 | 27.1 | 11 | 11 | 12.6 | 5.6 | - | 25.1 |
| KQB2E04-G02 | 隔壁用メスユニオン | KQB2E | ミリ | φ4mm | G | G1/4 | M10×1 | 19 | 12 | 32.7 | 16.6 | 11 | 12.6 | 5.6 | - | 36.9 |
| KQB2E06-G01 | 隔壁用メスユニオン | KQB2E | ミリ | φ6mm | G | G1/8 | M14×1 | 17 | 17 | 25.5 | 7.4 | 15 | 13.6 | 13.1 | - | 26.8 |
| KQB2E06-G02 | 隔壁用メスユニオン | KQB2E | ミリ | φ6mm | G | G1/4 | M14×1 | 19 | 17 | 33.5 | 15.4 | 15 | 13.6 | 13.1 | - | 42.7 |
| KQB2E06-G03 | 隔壁用メスユニオン | KQB2E | ミリ | φ6mm | G | G3/8 | M14×1 | 24 | 17 | 35 | 16.9 | 15 | 13.6 | 13.1 | - | 62 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2E10-03 | KQB2E10-03 | P | 1,750 | - | - |
| KQB2E12-03 | KQB2E12-03 | P | 2,075 | - | - |
| KQB2E12-04 | KQB2E12-04 | P | 2,150 | - | - |
| KQB2E16-03 | KQB2E16-03 | P | 3,375 | - | - |
| KQB2E16-04 | KQB2E16-04 | P | 3,425 | - | - |
| KQB2E04-G01 | KQB2E04-G01 | P | 725 | - | - |
| KQB2E04-G02 | KQB2E04-G02 | P | 1,000 | - | - |
| KQB2E06-G01 | KQB2E06-G01 | P | 975 | - | - |
| KQB2E06-G02 | KQB2E06-G02 | P | 1,025 | - | - |
| KQB2E06-G03 | KQB2E06-G03 | P | 1,225 | - | - |
