KQB2L-F（R／NPT）
KQB2L-F（R／NPT）
KQB2L-F（G）
■エルボユニオン
・めねじ部からの直角方向の配管に使用。
・最も一般的な機種。
【FDA適合 金属ワンタッチ管継手 KQB2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■使用流体温度：-5～150℃
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | NSF H1グリース |
21件の型式
KQB2L-F（M／UNF）
KQB2L-F（R／NPT）
KQB2L-F（G）

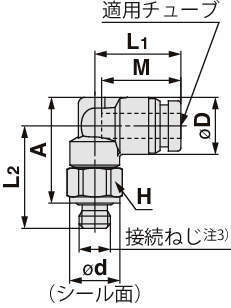

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
φd (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積 (mm2) |
質量 (g) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ||||||||||||
| KQB2L16-G04-F | エルボユニオン | KQB2L-F | ミリ | φ16 | Oリングシール | G | G1/2 | 27 | 24.6 | 26.5 | 27.3 | 36.4 | 39 | 20.8 | 100 | 95.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQB2L16-G04-F | KQB2L16-G04-F | P | 5,550 | - | - |
