KRH-W2
KRH-W2
■ハーフユニオン
・めねじ部からの同一方向の配管に使用。最も一般的な機種。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
27件の型式

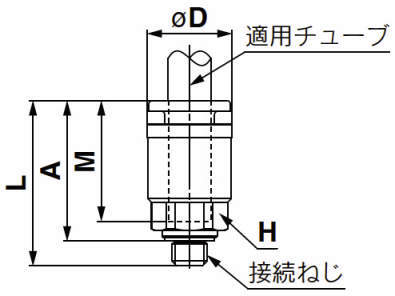

KRH-W2（Mねじ）

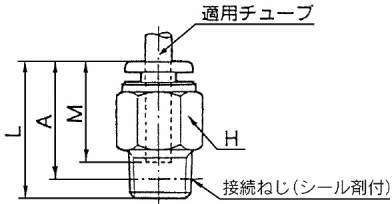

KRH-W2（Rねじ）

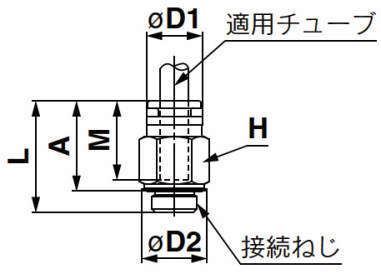

KRH-W2（Gねじ）
| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | ||||||||||
| KRH06-M5W2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | - | M | M5×0.8 | 10 | - | 23.3 | 19.8 | 17 | 4 | 4 | 6 | - |
| KRH06-01SW2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 12 | - | 21.6 | 18.5 | 17 | 10.4 | 5.6 | 16 | - |
| KRH06-01SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 12 | - | 21.6 | 18.5 | 17 | 10.4 | 5.6 | 16 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH06-02SW2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | - | 22.5 | 17 | 17 | 10.4 | 5.6 | 14 | - |
| KRH06-02SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | - | 22.5 | 17 | 17 | 10.4 | 5.6 | 14 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH06-03SW2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | - | 20.9 | 15.5 | 17 | 10.4 | 5.6 | 27 | - |
| KRH06-03SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | - | 20.9 | 15.5 | 17 | 10.4 | 5.6 | 27 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH08-01SW2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 14 | - | 27.1 | 24 | 18.5 | 26.1 | 18.0 | 21 | - |
| KRH08-01SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 14 | - | 27.1 | 24 | 18.5 | 26.1 | 18.0 | 21 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH08-02SW2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | - | 26 | 20.5 | 18.5 | 26.1 | 18.0 | 19 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRH06-M5W2 | KRH06-M5W2 | P | 500 | - | - |
| KRH06-01SW2 | KRH06-01SW2 | P | 328 | - | - |
| KRH06-01SW2-X2 | KRH06-01SW2-X2 | P | 353 | - | - |
| KRH06-02SW2 | KRH06-02SW2 | P | 345 | - | - |
| KRH06-02SW2-X2 | KRH06-02SW2-X2 | P | 370 | - | - |
| KRH06-03SW2 | KRH06-03SW2 | P | 425 | - | - |
| KRH06-03SW2-X2 | KRH06-03SW2-X2 | P | 475 | - | - |
| KRH08-01SW2 | KRH08-01SW2 | P | 383 | 在庫品 | - |
| KRH08-01SW2-X2 | KRH08-01SW2-X2 | P | 408 | - | - |
| KRH08-02SW2 | KRH08-02SW2 | P | 383 | - | - |
