SMC
KRH-W2
KRH-W2
■ハーフユニオン
・めねじ部からの同一方向の配管に使用。最も一般的な機種。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
27件の型式
KRH-W2（Mねじ）
KRH-W2（Rねじ）
KRH-W2（Gねじ）

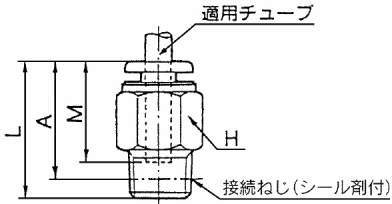

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | ||||||||||
| KRH08-02SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | - | 26 | 20.5 | 18.5 | 26.1 | 18.0 | 19 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH08-03SW2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | - | 20.9 | 15.5 | 18.5 | 26.1 | 18.0 | 26 | - |
| KRH08-03SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | - | 20.9 | 15.5 | 18.5 | 26.1 | 18.0 | 26 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH10-01SW2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R1/8 | 17 | - | 29.1 | 26 | 21 | 26.1 | 26.1 | 19 | - |
| KRH10-01SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R1/8 | 17 | - | 29.1 | 26 | 21 | 26.1 | 26.1 | 19 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH10-02SW2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R1/4 | 17 | - | 33 | 27.5 | 21 | 41.5 | 29.5 | 30 | - |
| KRH10-02SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R1/4 | 17 | - | 33 | 27.5 | 21 | 41.5 | 29.5 | 30 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH10-03SW2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R3/8 | 17 | - | 27.9 | 22.5 | 21 | 41.5 | 29.5 | 30 | - |
| KRH10-03SW2-X2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R3/8 | 17 | - | 27.9 | 22.5 | 21 | 41.5 | 29.5 | 30 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH10-04SW2 | ハーフユニオン | KRH-W2 | ミリ | φ10mm | シール剤付 | R | R1/2 | 22 | - | 26.1 | 19 | 21 | 41.5 | 29.5 | 53 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRH08-02SW2-X2 | KRH08-02SW2-X2 | P | 408 | - | - |
| KRH08-03SW2 | KRH08-03SW2 | P | 440 | - | - |
| KRH08-03SW2-X2 | KRH08-03SW2-X2 | P | 490 | - | - |
| KRH10-01SW2 | KRH10-01SW2 | P | 573 | - | - |
| KRH10-01SW2-X2 | KRH10-01SW2-X2 | P | 623 | - | - |
| KRH10-02SW2 | KRH10-02SW2 | P | 455 | - | - |
| KRH10-02SW2-X2 | KRH10-02SW2-X2 | P | 505 | - | - |
| KRH10-03SW2 | KRH10-03SW2 | P | 468 | - | - |
| KRH10-03SW2-X2 | KRH10-03SW2-X2 | P | 518 | - | - |
| KRH10-04SW2 | KRH10-04SW2 | P | 535 | - | - |
