SMC
KRY-W2
KRY-W2

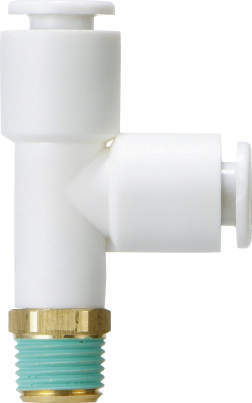

■サービスチーズユニオン
・めねじ部からの同一方向および90度方向の分岐配管に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
21件の型式
KRY-W2（Rねじ）
KRY-W2（Gねじ）

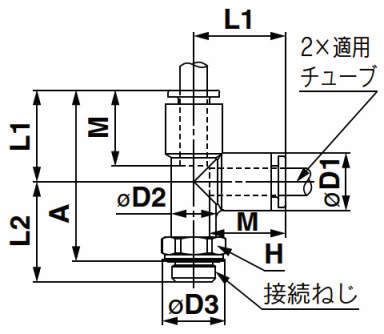

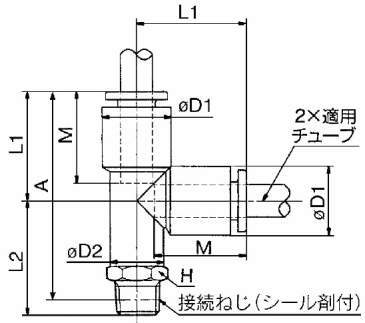

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
φD3 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||||
| KRY10-01SW2-X2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R1/8 | 17 | 18.5 | 17 | - | 26.5 | 26.1 | 49.5 | 21 | 40.0 | 28.4 | 31 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRY10-02SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R1/4 | 17 | 18.5 | 17 | - | 26.5 | 29.5 | 50.5 | 21 | 40.0 | 28.4 | 29 | - |
| KRY10-02SW2-X2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R1/4 | 17 | 18.5 | 17 | - | 26.5 | 29.5 | 50.5 | 21 | 40.0 | 28.4 | 29 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRY10-03SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R3/8 | 17 | 18.5 | 17 | - | 26.5 | 30.9 | 52 | 21 | 40.0 | 28.4 | 39 | - |
| KRY10-03SW2-X2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R3/8 | 17 | 18.5 | 17 | - | 26.5 | 30.9 | 52 | 21 | 40.0 | 28.4 | 39 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRY10-04SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ10mm | シール剤付 | R | R1/2 | 22 | 18.5 | 17 | - | 26.5 | 35.1 | 54.5 | 21 | 40.0 | 28.4 | 66 | - |
| KRY12-02SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ12mm | シール剤付 | R | R1/4 | 17 | 20.9 | 17 | - | 28.5 | 30.5 | 53.5 | 22 | 57.4 | 45.4 | 31 | - |
| KRY12-03SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ12mm | シール剤付 | R | R3/8 | 17 | 20.9 | 17 | - | 28.5 | 31.9 | 55 | 22 | 57.4 | 45.4 | 41 | - |
| KRY12-03SW2-X2 | サービスチーズユニオン | KRY-W2 | ミリ | φ12mm | シール剤付 | R | R3/8 | 17 | 20.9 | 17 | - | 28.5 | 31.9 | 55 | 22 | 57.4 | 45.4 | 41 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRY12-04SW2 | サービスチーズユニオン | KRY-W2 | ミリ | φ12mm | シール剤付 | R | R1/2 | 22 | 20.9 | 17 | - | 28.5 | 36.1 | 57.5 | 22 | 57.4 | 45.4 | 68 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRY10-01SW2-X2 | KRY10-01SW2-X2 | P | 1,350 | - | - |
| KRY10-02SW2 | KRY10-02SW2 | P | 1,150 | - | - |
| KRY10-02SW2-X2 | KRY10-02SW2-X2 | P | 1,200 | - | - |
| KRY10-03SW2 | KRY10-03SW2 | P | 1,200 | - | - |
| KRY10-03SW2-X2 | KRY10-03SW2-X2 | P | 1,275 | - | - |
| KRY10-04SW2 | KRY10-04SW2 | P | 1,300 | - | - |
| KRY12-02SW2 | KRY12-02SW2 | P | 1,425 | - | - |
| KRY12-03SW2 | KRY12-03SW2 | P | 1,425 | - | - |
| KRY12-03SW2-X2 | KRY12-03SW2-X2 | P | 1,500 | - | - |
| KRY12-04SW2 | KRY12-04SW2 | P | 1,550 | - | - |
