SMC
KAL（M）
KAL（M）
KAL（Uni）
■エルボユニオン
・めねじ部からの直角方向の配管に使用。
・最も一般的な機種。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
22件の型式
KAL（M）
KAL（Uni）

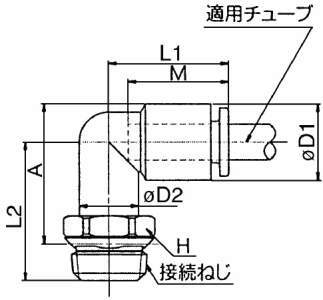

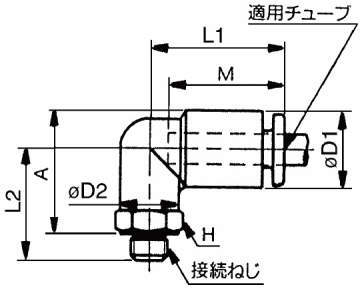

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ソフトナイロン | ウレタン | |||||||||||
| KAL23-M5 | エルボユニオン | KAL | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 8 | 9.6 | 8 | 17.5 | 15 | 16 | 15.5 | 3.4 | 2.9 | 6 |
| KAL23-M6 | エルボユニオン | KAL | ミリ | φ3.2mm | ガスケットシール | M | M6×1 | 8 | 9.6 | 8 | 17.5 | 15.5 | 16 | 15.5 | 3.4 | 2.9 | 7 |
| KAL23-U01 | エルボユニオン | KAL | ミリ | φ3.2mm | ガスケットシール | Uni | Uni1/8 | 10 | 9.6 | 10 | 17.5 | 19.5 | 21 | 15.5 | 3.4 | 2.9 | 8 |
| KAL04-M5 | エルボユニオン | KAL | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 8 | 10.4 | 8 | 18 | 15.5 | 16 | 16 | 3.5 | 3.5 | 4 |
| KAL04-M6 | エルボユニオン | KAL | ミリ | φ4mm | ガスケットシール | M | M6×1 | 8 | 10.4 | 8 | 18 | 16 | 16 | 16 | 3.5 | 3.5 | 5 |
| KAL04-U01 | エルボユニオン | KAL | ミリ | φ4mm | ガスケットシール | Uni | Uni1/8 | 10 | 10.4 | 10 | 18 | 20 | 20.5 | 16 | 4.2 | 4.2 | 8 |
| KAL04-U02 | エルボユニオン | KAL | ミリ | φ4mm | ガスケットシール | Uni | Uni1/4 | 14 | 10.4 | 10 | 18 | 22 | 21.5 | 16 | 4.2 | 4.2 | 14 |
| KAL06-M5 | エルボユニオン | KAL | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 8 | 12.8 | 8 | 20 | 16 | 18 | 17 | 3.5 | 3.5 | 6 |
| KAL06-M6 | エルボユニオン | KAL | ミリ | φ6mm | ガスケットシール | M | M6×1 | 8 | 12.8 | 8 | 20 | 16.5 | 18 | 17 | 3.5 | 3.5 | 5 |
| KAL06-U01 | エルボユニオン | KAL | ミリ | φ6mm | ガスケットシール | Uni | Uni1/8 | 10 | 12.8 | 10 | 20 | 21.5 | 23.5 | 17 | 11.4 | 11.4 | 9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAL23-M5 | KAL23-M5 | P | 610 | - | - |
| KAL23-M6 | KAL23-M6 | P | 658 | - | - |
| KAL23-U01 | KAL23-U01 | P | 580 | - | - |
| KAL04-M5 | KAL04-M5 | P | 513 | - | - |
| KAL04-M6 | KAL04-M6 | P | 583 | - | - |
| KAL04-U01 | KAL04-U01 | P | 528 | - | - |
| KAL04-U02 | KAL04-U02 | P | 593 | - | - |
| KAL06-M5 | KAL06-M5 | P | 528 | - | - |
| KAL06-M6 | KAL06-M6 | P | 593 | - | - |
| KAL06-U01 | KAL06-U01 | P | 515 | - | - |
