SMC
KAL（M）
KAL（M）
KAL（Uni）
■エルボユニオン
・めねじ部からの直角方向の配管に使用。
・最も一般的な機種。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
22件の型式
KAL（M）
KAL（Uni）

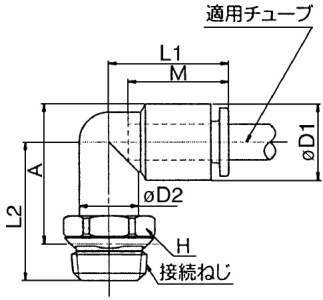

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ソフトナイロン | ウレタン | |||||||||||
| KAL06-U02 | エルボユニオン | KAL | ミリ | φ6mm | ガスケットシール | Uni | Uni1/4 | 14 | 12.8 | 10 | 20 | 23 | 23.5 | 17 | 11.4 | 11.4 | 15 |
| KAL06-U03 | エルボユニオン | KAL | ミリ | φ6mm | ガスケットシール | Uni | Uni3/8 | 17 | 12.8 | 10 | 20 | 24 | 24.5 | 17 | 11.4 | 11.4 | 23 |
| KAL08-U01 | エルボユニオン | KAL | ミリ | φ8mm | ガスケットシール | Uni | Uni1/8 | 12 | 15.2 | 12 | 23 | 22.5 | 25.5 | 18.5 | 14.9 | 14.9 | 11 |
| KAL08-U02 | エルボユニオン | KAL | ミリ | φ8mm | ガスケットシール | Uni | Uni1/4 | 14 | 15.2 | 12 | 23 | 24.5 | 26 | 18.5 | 14.9 | 14.9 | 16 |
| KAL08-U03 | エルボユニオン | KAL | ミリ | φ8mm | ガスケットシール | Uni | Uni3/8 | 17 | 15.2 | 12 | 23 | 25.5 | 27 | 18.5 | 14.9 | 14.9 | 24 |
| KAL10-U01 | エルボユニオン | KAL | ミリ | φ10mm | ガスケットシール | Uni | Uni1/8 | 17 | 18.5 | 17 | 26.5 | 25 | 29.5 | 21 | 14.9 | 14.9 | 24 |
| KAL10-U02 | エルボユニオン | KAL | ミリ | φ10mm | ガスケットシール | Uni | Uni1/4 | 17 | 18.5 | 17 | 26.5 | 26.5 | 30 | 21 | 25 | 25 | 21 |
| KAL10-U03 | エルボユニオン | KAL | ミリ | φ10mm | ガスケットシール | Uni | Uni3/8 | 17 | 18.5 | 17 | 26.5 | 27 | 30.5 | 21 | 25 | 25 | 25 |
| KAL10-U04 | エルボユニオン | KAL | ミリ | φ10mm | ガスケットシール | Uni | Uni1/2 | 22 | 18.5 | 17 | 26.5 | 30 | 31.5 | 21 | 25 | 25 | 45 |
| KAL12-U02 | エルボユニオン | KAL | ミリ | φ12mm | ガスケットシール | Uni | Uni1/4 | 17 | 20.9 | 17 | 28.5 | 27 | 31.5 | 22 | 39.7 | 39.7 | 23 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAL06-U02 | KAL06-U02 | P | 575 | - | - |
| KAL06-U03 | KAL06-U03 | P | 658 | - | - |
| KAL08-U01 | KAL08-U01 | P | 633 | - | - |
| KAL08-U02 | KAL08-U02 | P | 615 | - | - |
| KAL08-U03 | KAL08-U03 | P | 680 | - | - |
| KAL10-U01 | KAL10-U01 | P | 893 | - | - |
| KAL10-U02 | KAL10-U02 | P | 750 | - | - |
| KAL10-U03 | KAL10-U03 | P | 850 | - | - |
| KAL10-U04 | KAL10-U04 | P | 1,045 | - | - |
| KAL12-U02 | KAL12-U02 | P | 843 | - | - |
