SMC
KPQL（M）
KPQL（M）
KPQL（R）
KPQシリーズ

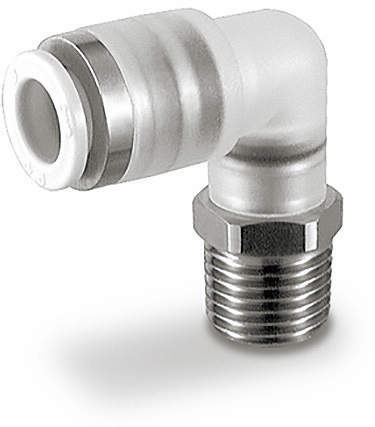

■エルボユニオン
・めねじ部からの直角方向の配管に使用。最も一般的な機種。

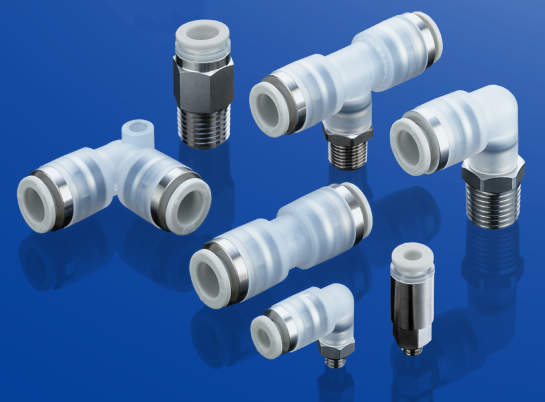

【クリーンワンタッチ管継手 KQPシリーズの特長】
■クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
■清浄度クラス：クラス3
■樹脂部品は、PP（ポリプロピレン樹脂）
■金属部品は、黄銅（無電解ニッケルめっき）
| 清浄度クラス(ISOクラス) | クラス3 |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力(20℃) | 1MPa |
| 使用真空圧力 | -100kPa |
| 保証耐圧力(20℃) | 3MPa |
| 周囲温度および使用流体温度 | -5℃～60℃ |
| 使用油脂類 | フッ素系グリース |
| 金属部材質 | 黄銅（無電解ニッケルめっき） |
34件の型式
KPQL（M）
KPQL（R）
| 型式 | シリーズ | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ねじタイプ | 管接続口径 | TPH | TPS | |||||||||||||
| KPGL06-01 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/8 | 10 | 12.8 | 10 | 21.8 | 22.3 | 23.5 | 18.5 | 10 | 10 | 12 | - |
| KPGL06-01-X53 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/8 | 10 | 12.8 | 10 | 21.8 | 22.3 | 23.5 | 18.5 | 10 | 10 | 12 | シールテープ付 |
| KPGL06-01-X193 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/8 | 10 | 12.8 | 10 | 21.8 | 22.3 | 23.5 | 18.5 | 10 | 10 | 12 | ノングリース仕様、ゴム材質：EPDM(フッ素コーティング) |
| KPGL06-02 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/4 | 14 | 12.8 | 10 | 21.8 | 26.7 | 27.5 | 18.5 | 10 | 10 | 20 | - |
| KPGL06-02-X53 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/4 | 14 | 12.8 | 10 | 21.8 | 26.7 | 27.5 | 18.5 | 10 | 10 | 20 | シールテープ付 |
| KPGL06-02-X193 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ6mm | R | R1/4 | 14 | 12.8 | 10 | 21.8 | 26.7 | 27.5 | 18.5 | 10 | 10 | 20 | ノングリース仕様、ゴム材質：EPDM(フッ素コーティング) |
| KPGL08-01 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ8mm | R | R1/8 | 12 | 15.2 | 12 | 25.3 | 23.5 | 26 | 20.5 | 26 | 18 | 13 | - |
| KPGL08-01-X53 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ8mm | R | R1/8 | 12 | 15.2 | 12 | 25.3 | 23.5 | 26 | 20.5 | 26 | 18 | 13 | シールテープ付 |
| KPGL08-01-X193 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ8mm | R | R1/8 | 12 | 15.2 | 12 | 25.3 | 23.5 | 26 | 20.5 | 26 | 18 | 13 | ノングリース仕様、ゴム材質：EPDM(フッ素コーティング) |
| KPGL08-02 | KPG：駆動系エア配管用（ステンレス） | エルボユニオン | KPGL | ミリ | φ8mm | R | R1/4 | 14 | 15.2 | 12 | 25.3 | 27.9 | 30 | 20.5 | 26 | 18 | 21 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPGL06-01 | KPGL06-01 | P | 1,450 | 在庫品 | - |
| KPGL06-01-X53 | KPGL06-01-X53 | P | 1,600 | - | - |
| KPGL06-01-X193 | KPGL06-01-X193 | P | 1,750 | - | - |
| KPGL06-02 | KPGL06-02 | P | 1,650 | 在庫品 | - |
| KPGL06-02-X53 | KPGL06-02-X53 | P | 1,825 | - | - |
| KPGL06-02-X193 | KPGL06-02-X193 | P | 1,950 | - | - |
| KPGL08-01 | KPGL08-01 | P | 1,700 | 在庫品 | - |
| KPGL08-01-X53 | KPGL08-01-X53 | P | 1,850 | - | - |
| KPGL08-01-X193 | KPGL08-01-X193 | P | 2,000 | - | - |
| KPGL08-02 | KPGL08-02 | P | 1,800 | 在庫品 | - |
