SMC
KPGU（M）
KPGU（M）
KPGU（R）
KPGシリーズ
■ブランチ
・めねじ部からの同一方向の分岐配管に使用。
【クリーンワンタッチ管継手 KQGシリーズの特長】
■クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
■清浄度クラス：クラス3
■樹脂部品は、PP（ポリプロピレン樹脂）
■金属部品は、ステンレス（SUS304)
| 清浄度クラス(ISOクラス) | クラス3 |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力(20℃) | 1MPa |
| 使用真空圧力 | -100kPa |
| 保証耐圧力(20℃) | 3MPa |
| 周囲温度および使用流体温度 | -5℃～60℃ |
| 使用油脂類 | フッ素系グリース |
| 金属部材質 | ステンレス（SUS304) |
14件の型式
KPGU（M）
KPGU（R）

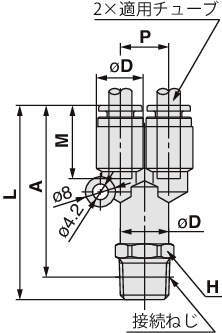

| 型式 | シリーズ | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
P (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ねじタイプ | 管接続口径 | TPH | TPS | ||||||||||||
| KPQU10-02 | KPQ：駆動系エア配管用（黄銅） | ブランチ | KPQU | ミリ | φ10mm | R | R1/4 | 19 | 18.5 | 62.3 | 18.5 | 57 | 23 | 41 | 29 | 30 | - |
| KPQU10-03 | KPQ：駆動系エア配管用（黄銅） | ブランチ | KPQU | ミリ | φ10mm | R | R3/8 | 19 | 18.5 | 59.2 | 18.5 | 54 | 23 | 41 | 29 | 40 | - |
| KPQU12-03 | KPQ：駆動系エア配管用（黄銅） | ブランチ | KPQU | ミリ | φ12mm | R | R3/8 | 22 | 20.9 | 64.9 | 20.9 | 59.5 | 24 | 58 | 46 | 40 | - |
| KPQU12-04 | KPQ：駆動系エア配管用（黄銅） | ブランチ | KPQU | ミリ | φ12mm | R | R1/2 | 22 | 20.9 | 69.5 | 20.9 | 62.5 | 24 | 58 | 46 | 65 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPQU10-02 | KPQU10-02 | P | 2,105 | - | - |
| KPQU10-03 | KPQU10-03 | P | 2,240 | - | - |
| KPQU12-03 | KPQU12-03 | P | 2,605 | - | - |
| KPQU12-04 | KPQU12-04 | P | 2,605 | - | - |
