ワンタッチ管継手付スピードコントローラ（プッシュロック式） 薄形コンパクト・エルボタイプ JAS-L

JAS-L

  • JAS-L

  • ガスケット（M・UNF）Aタイプ

  • ガスケット（M・UNF）Bタイプ

  • ガスケット（M・UNF）Bタイプ

  • シール剤（R・NPT）

  • パッキン（Gねじ）

  • JAS-L（メータアウト）

  • JAS-L（メータアウト）

  • JAS-L(インチ)

  • JAS-L（インチ）

  • 使用例

■高さ12.7mm
・高さ寸法 9.7mm削減(43.3％削減)。

■狭小スペースでの流量調整が可能

■六角レンチによる取付作業性の向上

■最低使用圧力 0.05MPa

■簡単プッシュロック式
・オレンジマークによるロック・アンロック状態の視認性向上

■大型ハンドル
・直径12.1mm（M5サイズの場合）

■流量の再現性と操作性向上
・面宛ストッパ（回転ストッパ）の採用により全閉時（流量0）の「ハンドル遺体が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。

■スタッド位置右側、左側タイプをご用意

#スピードコントローラ

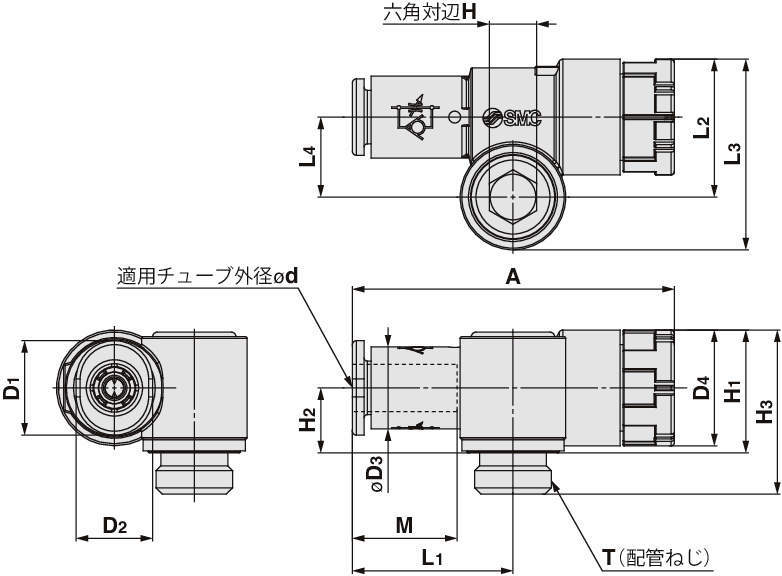

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 68件中 41-50件

  • 表示件数

68件の型式

  • ガスケット（M・UNFねじ）

  • シール剤（R・NPTねじ）

  • パッキン（Gねじ）

型式 タイプ 形状 制御方式 スタッド
の位置		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D3
(mm)		 D4
(mm)		 A(mm) L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 H1
(mm)		 H2
(mm)		 H3
(mm)		 M
(mm)		 リリースブッシュ寸法(mm) 質量
(g)
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock D1 D2
SMC_JAS-LSA04-M5 JAS エルボ メータイン 右側 ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 8.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 10 7.7 6
SMC_JAS-LSB04-M5 JAS エルボ メータイン 左側 ミリ φ4mm ガスケットシール M M5×0.8 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 8.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 10 7.7 6
SMC_JAS-LSA06-M5 JAS エルボ メータイン 右側 ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.6 10.4 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 12 9.7 6
SMC_JAS-LSB06-M5 JAS エルボ メータイン 左側 ミリ φ6mm ガスケットシール M M5×0.8 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.6 10.4 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 12 9.7 6
SMC_JAS-LSA01-U10 JAS エルボ メータイン 右側 インチ φ1/8" ガスケットシール UNF 10/32UNF 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 7.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 9.5 6.7 5
SMC_JAS-LSB01-U10 JAS エルボ メータイン 左側 インチ φ1/8" ガスケットシール UNF 10/32UNF 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 7.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 9.5 6.7 5
SMC_JAS-LSA03-U10 JAS エルボ メータイン 右側 インチ φ5/32" ガスケットシール UNF 10/32UNF 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 8.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 10 7.7 6
SMC_JAS-LSB03-U10 JAS エルボ メータイン 左側 インチ φ5/32" ガスケットシール UNF 10/32UNF 0.3 0.3 0.1 0.4 0.7MPa 0.05MPa 1.05MPa 2.5 8.2 12.1 35.6 34.3 18.6 12.9 17.4 6.9 12.7 6.6 16.2 13.3 10 7.7 6
SMC_JAS-LSA04-01S JAS エルボ メータイン 右側 ミリ φ4mm シール剤付 R R1/8 0.7 0.7 0.1 0.5 0.7MPa 0.05MPa 1.05MPa 6 8.2 14.7 42.7 40.9 20.4 17.5 24.2 10.2 17.1 9.7 20.3 13.3 10 7.7 14
SMC_JAS-LSB04-01S JAS エルボ メータイン 左側 ミリ φ4mm シール剤付 R R1/8 0.7 0.7 0.1 0.5 0.7MPa 0.05MPa 1.05MPa 6 8.2 14.7 42.7 40.9 20.4 17.5 24.2 10.2 17.1 9.7 20.3 13.3 10 7.7 14

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
SMC_JAS-LSA04-M5 JAS-LSA04-M5 P 1,425 - -
SMC_JAS-LSB04-M5 JAS-LSB04-M5 P 1,425 - -
SMC_JAS-LSA06-M5 JAS-LSA06-M5 P 1,425 - -
SMC_JAS-LSB06-M5 JAS-LSB06-M5 P 1,425 - -
SMC_JAS-LSA01-U10 JAS-LSA01-U10 P 1,475 - -
SMC_JAS-LSB01-U10 JAS-LSB01-U10 P 1,475 - -
SMC_JAS-LSA03-U10 JAS-LSA03-U10 P 1,425 - -
SMC_JAS-LSB03-U10 JAS-LSB03-U10 P 1,425 - -
SMC_JAS-LSA04-01S JAS-LSA04-01S P 1,913 - -
SMC_JAS-LSB04-01S JAS-LSB04-01S P 1,913 - -
