目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式・ステンレス仕様） ユニバーサルタイプ AS-FSG

AS-FSG（ユニバーサル）

  • AS-FSG（ユニバーサル）

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • パッキン(G)

■ステンレスタイプ

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

■流量の数値管理が可能な目盛窓
・広い視野角を実現現。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

■流量の再現性が向上
・面当てストッパ（回転ストッパ）の採用により全閉 時（流量0）のハンドル 位置が常に一定。
・ハンドル回転数による流量のバラツキがほとんどありません。

■チューブの抜き差し性向上
・チューブの配管位置が高くなるため着脱が容易

■パッキンシール方式をラインナップ

#スピードコントローラ

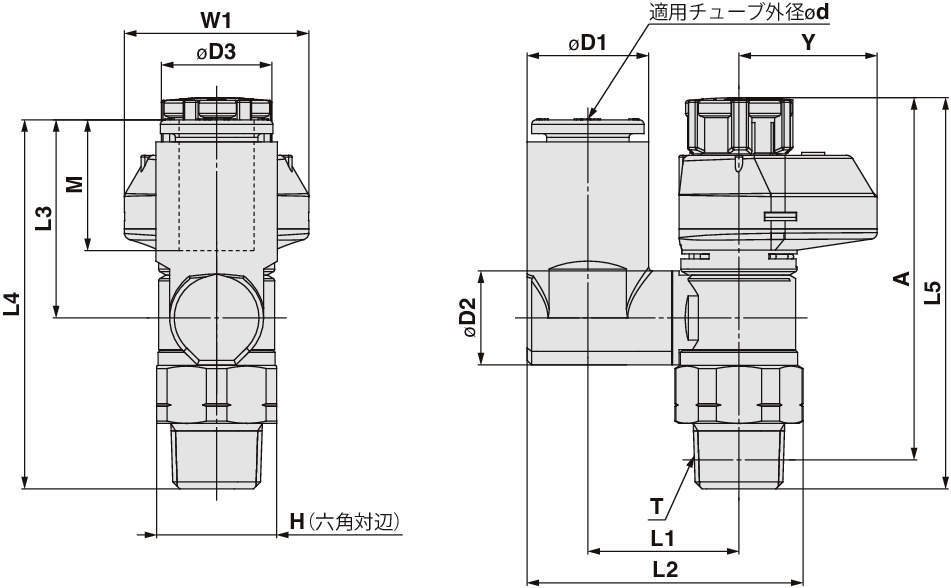

  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 354件中 321-330件

  • 表示件数

354件の型式

  • ガスケット（M・UNF)

  • シール剤（R・NPT）

  • パッキン(G)

型式 タイプ 形状 ボディ
サイズ		 制御方式 目盛
方向		 適用チューブ 管接続部 C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5
(mm)		 A
(mm)		 M
(mm)		 W1
(mm)		 Y
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ Unlock lock Unlock lock
AS4311FSG1-N04-12 AS-FSG ユニバーサル 4 メータイン 180° ミリ φ12mm シール剤なし NPT NPT1/2 4.8 4.9 0.3 0.3 1MPa 0.1MPa 1.5MPa 23.8 18.5 21 18.8 26.2 48.3 28.3 63.4 64.1 62.5 57 55.4 17 26 19 72 -
AS4311FSG1-N04-11 AS-FSG ユニバーサル 4 メータイン 180° インチ φ3/8" シール剤なし NPT NPT1/2 4.4 4.4 0.3 0.3 1MPa 0.1MPa 1.5MPa 23.8 15.9 17.4 18.8 25.6 46.4 26.1 61.2 64.1 62.5 57 55.4 15.6 26 19 69 -
AS4311FSG1-N04-13 AS-FSG ユニバーサル 4 メータイン 180° インチ φ1/2" シール剤なし NPT NPT1/2 4.8 4.9 0.3 0.3 1MPa 0.1MPa 1.5MPa 23.8 18.5 21 18.8 26.2 48.3 28.3 63.4 64.1 62.5 57 55.4 17 26 19 72 -
AS2311FSG1-G01-23 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ3.2mm パッキンシール G G1/8 0.4 0.4 0.2 0.2 1MPa 0.1MPa 1.5MPa 13 7.2 9.6 12 13.2 24 17.5 35.7 43.8 42.4 38.3 36.9 13.3 21.5 16.2 14 -
AS2311FSG1-G01-04 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ4mm パッキンシール G G1/8 0.6 0.7 0.2 0.2 1MPa 0.1MPa 1.5MPa 13 8.2 9.6 12 13.9 25.1 17.5 35.7 43.8 42.4 38.3 36.9 13.3 21.5 16.2 15 -
AS2311FSG1-G01-06 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ6mm パッキンシール G G1/8 0.6 0.8 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 10.4 9.6 12 13.9 26.2 20.4 38.5 43.8 42.4 38.3 36.9 13.3 21.5 16.2 15 -
AS2311FSG1-G01-08 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ8mm パッキンシール G G1/8 0.6 0.8 0.3 0.3 1MPa 0.1MPa 1.5MPa 13 13.2 10.2 12 16.4 30.1 21.5 39.7 43.8 42.4 38.3 36.9 14.2 21.5 16.2 16 -
AS2311FSG1-G02-04 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ4mm パッキンシール G G1/4 1.0 0.9 0.3 0.3 1MPa 0.1MPa 1.5MPa 17 8.2 12.9 13 16.5 29.9 17.5 40.1 49.7 48.3 43.2 41.8 13.3 24.5 19.2 27 -
AS2311FSG1-G02-06 AS-FSG ユニバーサル 2 メータイン 180° ミリ φ6mm パッキンシール G G1/4 1.3 1.3 0.4 0.3 1MPa 0.1MPa 1.5MPa 17 10.4 12.9 13 19 33.8 21.4 43.9 49.7 48.3 43.2 41.8 13.3 24.5 19.2 29 -
AS3311FSG1-G02-06 AS-FSG ユニバーサル 3 メータイン 180° ミリ φ6mm パッキンシール G G1/4 1.6 2.1 0.4 0.3 1MPa 0.1MPa 1.5MPa 21 10.4 12.9 16.6 20.2 36.1 21.4 57.8 63.1 61.7 54.6 53.2 13.3 24.5 19.2 56 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS4311FSG1-N04-12 AS4311FSG1-N04-12 P 9,375 - -
AS4311FSG1-N04-11 AS4311FSG1-N04-11 P 9,375 - -
AS4311FSG1-N04-13 AS4311FSG1-N04-13 P 9,375 - -
AS2311FSG1-G01-23 AS2311FSG1-G01-23 P 4,325 - -
AS2311FSG1-G01-04 AS2311FSG1-G01-04 P 4,325 - -
AS2311FSG1-G01-06 AS2311FSG1-G01-06 P 4,325 - -
AS2311FSG1-G01-08 AS2311FSG1-G01-08 P 4,650 - -
AS2311FSG1-G02-04 AS2311FSG1-G02-04 P 5,050 - -
AS2311FSG1-G02-06 AS2311FSG1-G02-06 P 5,050 - -
AS3311FSG1-G02-06 AS3311FSG1-G02-06 P 5,600 - -
