ワンタッチ管継手付スピードコントローラ エルボタイプ AS-F

AS-F（エルボ）

  • AS-F（エルボ）

  • ガスケット（M・UNF）

  • ガスケット（M）φ2タイプ

  • ガスケット（Uni）インチ

  • ガスケット（Uni）インチ

  • シール剤（R・NPT）

  • シール剤（R・NPT）

■コンパクト・軽量で優れた流量特性
・高さ方向を短縮、コンパクトな装置設計ができ、しかも有効断面積は従来品と同等以上。

■適用チューブサイズにφ2mmサイズを追加

■最高使用圧力1MPaまで使用可能

■適用チューブ
・ナイロン、ソフトナイロン、ポリウレタンの使用が可能です。

■ニードル弁抜け止め機構

■Uniねじタイプをラインナップ
・ねじ込み作業時間を1/3にする新しい管用ねじ。
・各種規格用めねじ（Rc・G・NPT・NPFT）に適用する独自ねじの採用。
・ガスケットシール方式により、ねじ込み時間を大幅に削減。

■オプション
・ニッケルめっきタイプ

#スピードコントローラ

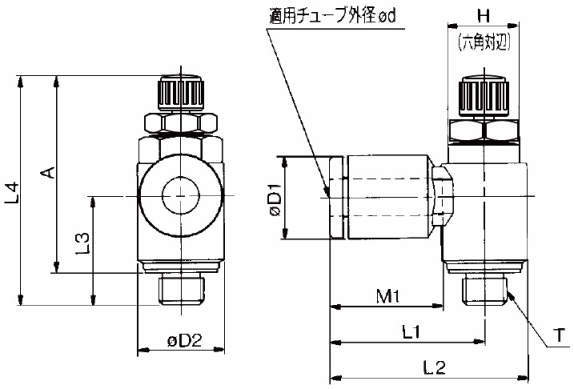

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 1277件中 21-30件

  • 表示件数

1277件の型式

  • ガスケット（M・UNF）

  • ガスケット（M）φ2タイプ

  • ガスケット（Uni）

  • シール剤（R・NPT）

型式 タイプ 形状 ボディ
サイズ		 制御方式 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) A(mm) M・M1
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN.
AS1201F-M5-23-X12 AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - 潤滑剤：ワセリン
AS1201F-M5-23-X21 AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1201F-M5-23-X214 AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - 絞り弁（チェック弁なし）
AS1201F-M5-23-J AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 ロックナット（丸形） -
AS1201F-M5-23-X21-J AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 ロックナット（丸形） ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1201F-M5-23-X214-J AS-F エルボ 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 ロックナット（丸形） 絞り弁（チェック弁なし）
AS1201F-M5-02-J AS-F エルボ 1 メータアウト ミリ φ2mm ガスケットシール M M5×0.8 20 20 0.06 0.06 0.4 0.2 0.7MPa 0.1MPa 1.05MPa 7 6 5.2 7.5 11.4 - 11 27.3 24.8 24.3 21.8 8.8 3 ロックナット（丸形） -
AS1201F-M5-04 AS-F エルボ 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - -
AS1201F-M5-04-X12 AS-F エルボ 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - 潤滑剤：ワセリン
AS1201F-M5-04-X21 AS-F エルボ 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 - 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7 - ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1201F-M5-23-X12 AS1201F-M5-23-X12 P 1,675 - -
AS1201F-M5-23-X21 AS1201F-M5-23-X21 P 2,050 - -
AS1201F-M5-23-X214 AS1201F-M5-23-X214 P 1,650 - -
AS1201F-M5-23-J AS1201F-M5-23-J P 1,475 - -
AS1201F-M5-23-X21-J AS1201F-M5-23-X21-J P 2,050 - -
AS1201F-M5-23-X214-J AS1201F-M5-23-X214-J P 1,650 - -
AS1201F-M5-02-J AS1201F-M5-02-J P 1,625 - -
AS1201F-M5-04 AS1201F-M5-04 P 1,425 在庫品 -
AS1201F-M5-04-X12 AS1201F-M5-04-X12 P 1,625 - -
AS1201F-M5-04-X21 AS1201F-M5-04-X21 P 2,000 - -
