AS-F（インライン）
AS-F（インライン）
AS3002F
インデックスプレート
AS-F（インライン）

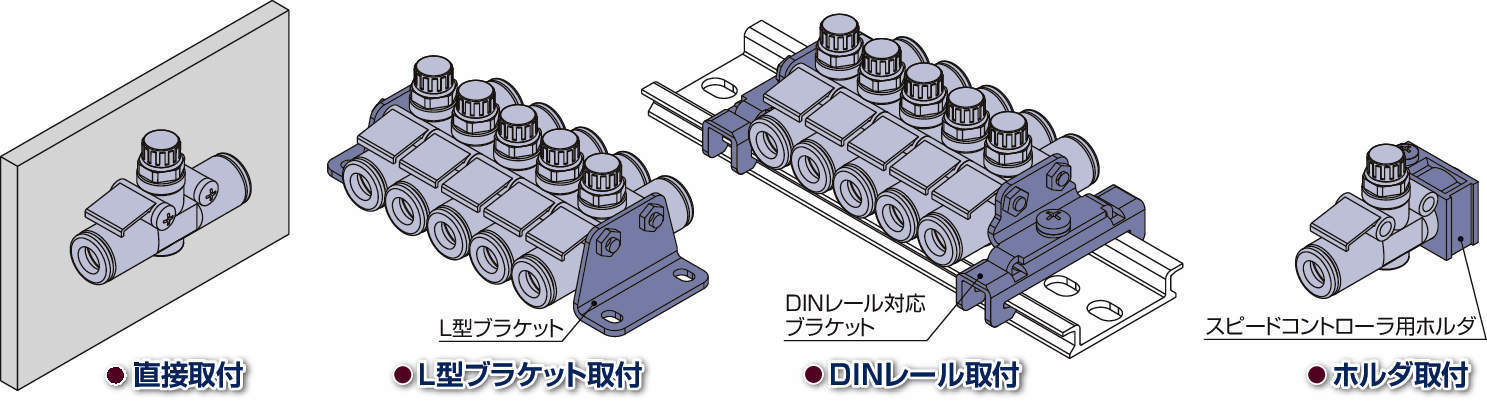

■4種類取付けバリエーション
・直接取付
・L型ブラケット取付
・DINレール取付
・ホルダ取付
■インデックスプレート
・識別銘板を貼付けることで、多数取付時の識別および流れの向き識別が可能。
■軽量化
・従来比30％削減。（AS202F-40の場合）
■コンパクト
・AS3002F-10をホルダ（TMH-10）にて4個連結した場合、幅寸法27％DOWN（112mm → 82mm）
（AS3001F-10の4個連結と比較）
■流量特性は従来と同等
215件の型式
AS-F（インライン）
| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
L8 (mm) |
M1 (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | ||||||||||||||||||||||
| AS1002F-03-X214 | AS-F | インライン | 100 | インチ | φ5/32" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 3.3 | 5.5 | 9.1 | 37 | 5.2 | 11.9 | 24.5 | 21.7 | 11 | 15.4 | 8.8 | 10.1 | 12.7 | 5.5 | - | 絞り弁（チェック弁なし） |
| AS1002F-03-J | AS-F | インライン | 100 | インチ | φ5/32" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 3.3 | 5.5 | 9.1 | 37 | 5.2 | 11.9 | 24.5 | 21.7 | 11 | 15.4 | 8.8 | 10.1 | 12.7 | 5.5 | ロックナット（丸形） | - |
| AS1002F-03-X214-J | AS-F | インライン | 100 | インチ | φ5/32" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 3.3 | 5.5 | 9.1 | 37 | 5.2 | 11.9 | 24.5 | 21.7 | 11 | 15.4 | 8.8 | 10.1 | 12.7 | 5.5 | ロックナット（丸形） | 絞り弁（チェック弁なし） |
| AS1002F-07 | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | - | - |
| AS1002F-07-X21 | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1002F-07-X214 | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | - | 絞り弁（チェック弁なし） |
| AS1002F-07-J | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | ロックナット（丸形） | - |
| AS1002F-07-X21-J | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | ロックナット（丸形） | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1002F-07-X214-J | AS-F | インライン | 100 | インチ | φ1/4" | 100 | 100 | 0.28 | 0.28 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 3.3 | 5.5 | 9.1 | 39.5 | 6.1 | 12.8 | 25.5 | 22.7 | 11 | 15.4 | 8.8 | 12.8 | 13.7 | 6.5 | ロックナット（丸形） | 絞り弁（チェック弁なし） |
| AS2002F-04 | AS-F | インライン | 200 | ミリ | φ4mm | 130 | 130 | 0.36 | 0.36 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 9.3 | 3.3 | 5.5 | 10 | 40.7 | 5.2 | 12.3 | 28.9 | 25.4 | 12.6 | 17 | 10.5 | 11.5 | 12.7 | 8.5 | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1002F-03-X214 | AS1002F-03-X214 | P | 1,775 | - | - |
| AS1002F-03-J | AS1002F-03-J | P | 1,625 | - | - |
| AS1002F-03-X214-J | AS1002F-03-X214-J | P | 1,775 | - | - |
| AS1002F-07 | AS1002F-07 | P | 1,625 | - | - |
| AS1002F-07-X21 | AS1002F-07-X21 | P | 2,100 | - | - |
| AS1002F-07-X214 | AS1002F-07-X214 | P | 1,775 | - | - |
| AS1002F-07-J | AS1002F-07-J | P | 1,625 | - | - |
| AS1002F-07-X21-J | AS1002F-07-X21-J | P | 2,100 | - | - |
| AS1002F-07-X214-J | AS1002F-07-X214-J | P | 1,775 | - | - |
| AS2002F-04 | AS2002F-04 | P | 2,125 | 在庫品 | - |
