ワンタッチ管継手付スピードコントローラ（ステンレス仕様） ユニバーサルタイプ AS-FG

AS-FG（ユニバーサル）

  • AS-FG（ユニバーサル）

■耐食環境で使用可能なステンレス仕様
・金属部にSUS303を使用
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用に適しています。

■装置にマッチした明るいカラー
・ボディ・リリースブッシュは白色系の樹脂部品を採用。

■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。

#スピードコントローラ

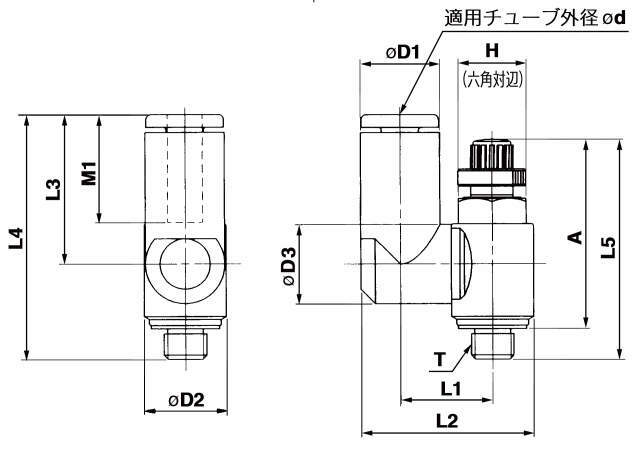

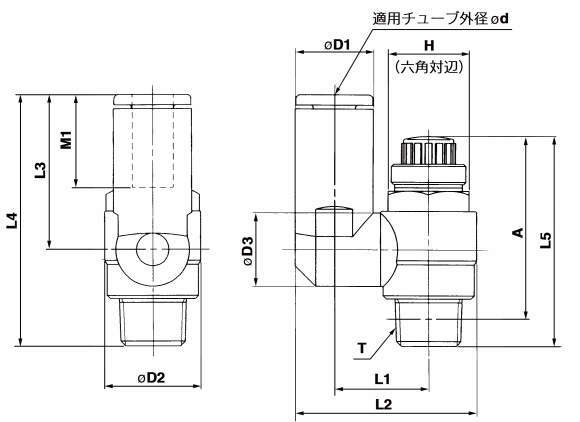

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 495件中 1-10件

  • 表示件数

495件の型式

  • ガスケット（M・UNF）

  • シール剤（R・NPT）

型式 タイプ 形状 ボディ
サイズ		 制御方式 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H
(mm)		 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5(mm) A(mm) M1
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径 T 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. MAX. MIN.
AS1301FG-M5-23 AS-FG ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 9.3 10.8 19.8 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - -
AS1301FG-M5-23-X12 AS-FG ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 9.3 10.8 19.8 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - 潤滑剤：ワセリン
AS1301FG-M5-23-X21 AS-FG ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 9.3 10.8 19.8 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301FG-M5-23-X214 AS-FG ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 9.3 10.8 19.8 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - 絞り弁（チェック弁なし）
AS1301FG-M5-23-J AS-FG ユニバーサル 1 メータアウト ミリ φ3.2mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 8.4 9.6 9.3 10.8 19.8 17.5 28.7 28.6 28.6 25 22.2 12.7 7 六角ナット（丸形） -
AS1301FG-M5-04 AS-FG ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - -
AS1301FG-M5-04-X12 AS-FG ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - 潤滑剤：ワセリン
AS1301FG-M5-04-X21 AS-FG ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1301FG-M5-04-X214 AS-FG ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 28.6 25 22.2 12.7 7 - 絞り弁（チェック弁なし）
AS1301FG-M5-04-J AS-FG ユニバーサル 1 メータアウト ミリ φ4mm ガスケットシール M M5×0.8 100 100 0.28 0.28 0.4 0.2 1MPa 0.1MPa 1.5MPa 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 28.6 25 22.2 12.7 7 六角ナット（丸形） -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1301FG-M5-23 AS1301FG-M5-23 P 3,125 - -
AS1301FG-M5-23-X12 AS1301FG-M5-23-X12 P 3,325 - -
AS1301FG-M5-23-X21 AS1301FG-M5-23-X21 P 3,700 - -
AS1301FG-M5-23-X214 AS1301FG-M5-23-X214 P 3,300 - -
AS1301FG-M5-23-J AS1301FG-M5-23-J P 3,125 - -
AS1301FG-M5-04 AS1301FG-M5-04 P 3,125 - -
AS1301FG-M5-04-X12 AS1301FG-M5-04-X12 P 3,325 - -
AS1301FG-M5-04-X21 AS1301FG-M5-04-X21 P 3,700 - -
AS1301FG-M5-04-X214 AS1301FG-M5-04-X214 P 3,300 - -
AS1301FG-M5-04-J AS1301FG-M5-04-J P 3,125 - -
