AS-FG（ユニバーサル）
AS-FG（ユニバーサル）
■耐食環境で使用可能なステンレス仕様
・金属部にSUS303を使用
・銅系イオンを嫌うCRTライン、水や塩水がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用に適しています。
■装置にマッチした明るいカラー
・ボディ・リリースブッシュは白色系の樹脂部品を採用。
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
495件の型式
ガスケット（M・UNF）
シール剤（R・NPT）
| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |

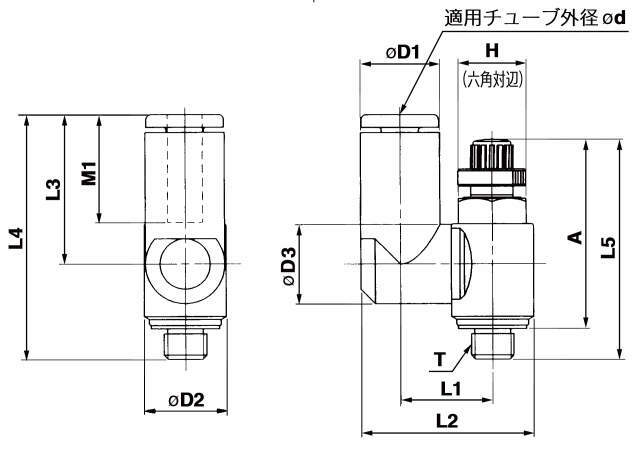

H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5(mm) | A(mm) |
M1 (mm) |
質量 (g) |
オプション | オーダーメイド仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | ||||||||||||||||||||
| AS1301FG-M5-06 | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | - | - |
| AS1301FG-M5-06-X12 | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | - | 潤滑剤：ワセリン |
| AS1301FG-M5-06-X21 | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | - | ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし） |
| AS1301FG-M5-06-X214 | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | - | 絞り弁（チェック弁なし） |
| AS1301FG-M5-06-J | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | 六角ナット（丸形） | - |
| AS1301FG-M5-06-X214-J | AS-FG | ユニバーサル | 1 | メータアウト | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 100 | 100 | 0.28 | 0.28 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 9.3 | 10.8 | 21.4 | 20.6 | 31.8 | 28.6 | 28.6 | 25 | 22.2 | 13.5 | 7 | 六角ナット（丸形） | 絞り弁（チェック弁なし） |
| AS1301FG-U10/32-01 | AS-FG | ユニバーサル | 1 | メータアウト | インチ | φ1/8" | ガスケットシール | UNF | 10/32UNF | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | - |
| AS1301FG-U10/32-01-J | AS-FG | ユニバーサル | 1 | メータアウト | インチ | φ1/8" | ガスケットシール | UNF | 10/32UNF | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 8.4 | 9.6 | 9.3 | 10.8 | 19.8 | 17.5 | 28.7 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | 六角ナット（丸形） | - |
| AS1301FG-U10/32-03 | AS-FG | ユニバーサル | 1 | メータアウト | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | - | - |
| AS1301FG-U10/32-03-J | AS-FG | ユニバーサル | 1 | メータアウト | インチ | φ5/32" | ガスケットシール | UNF | 10/32UNF | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 9.3 | 10.8 | 20.3 | 17.5 | 28.7 | 28.6 | 25.8 | 25 | 22.2 | 12.7 | 7 | 六角ナット（丸形） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1301FG-M5-06 | AS1301FG-M5-06 | P | 3,125 | - | - |
| AS1301FG-M5-06-X12 | AS1301FG-M5-06-X12 | P | 3,325 | - | - |
| AS1301FG-M5-06-X21 | AS1301FG-M5-06-X21 | P | 3,700 | - | - |
| AS1301FG-M5-06-X214 | AS1301FG-M5-06-X214 | P | 3,300 | - | - |
| AS1301FG-M5-06-J | AS1301FG-M5-06-J | P | 3,125 | - | - |
| AS1301FG-M5-06-X214-J | AS1301FG-M5-06-X214-J | P | 3,300 | - | - |
| AS1301FG-U10/32-01 | AS1301FG-U10/32-01 | P | 3,125 | - | - |
| AS1301FG-U10/32-01-J | AS1301FG-U10/32-01-J | P | 3,125 | - | - |
| AS1301FG-U10/32-03 | AS1301FG-U10/32-03 | P | 3,125 | - | - |
| AS1301FG-U10/32-03-J | AS1301FG-U10/32-03-J | P | 3,125 | - | - |
