SMC

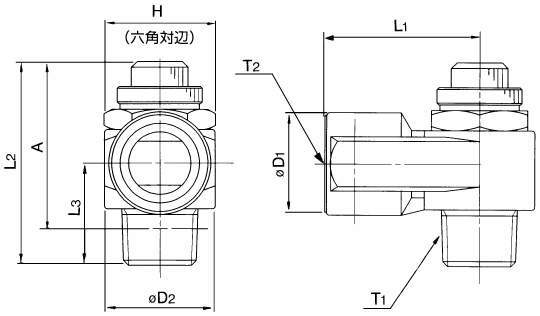

AS2200・A32200・A42200
AS2200・A32200・A42200
AS1200-M3
AS1200-M5

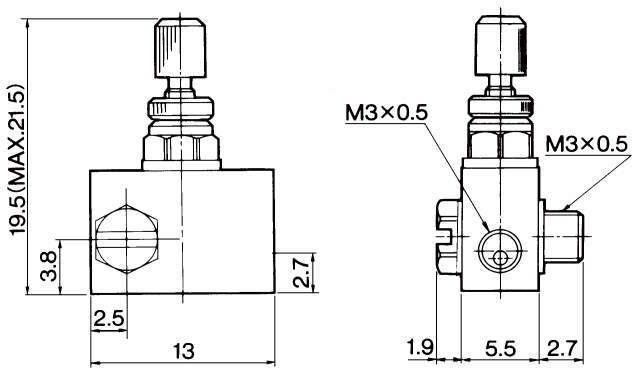

AS1400-M3
■削減される配管工数とコスト
・アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、配管の工数とコストが削減できます。
■自由に設定できる配管方向
・スイベルタイプですから取付後配管方向を自由に設定できます。
■低流量域での速度制御が容易
■等質の速度制御が可能
■ニードル弁抜け止め機構
213件の型式
AS22□0・A322□0・A422□0
AS12□0
AS12□0

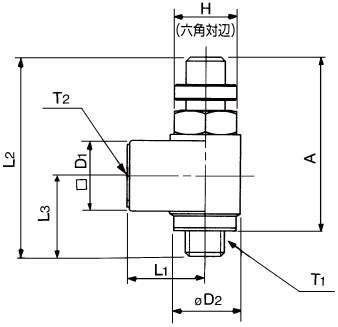

| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 管接続部 | 接続口径 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
L1 (mm) |
L2(mm) |
L3 (mm) |
D1 (mm) |
D2 (mm) |
A(mm) | オプション | オーダーメイド仕様 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シール方式 | ねじタイプ | シリンダ側 T1 | チューブ側 T2 | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | MIN. | MAX. | MIN. | |||||||||||||||
| AS1200-M3 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M3×0.5 | M3×0.5 | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 4.5 | 6.6 | 23.5 | 21.5 | 8 | 5 | 5 | 20.5 | 18.5 | - | - |
| AS1200-M3-J | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M3×0.5 | M3×0.5 | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 4.5 | 6.6 | 23.5 | 21.5 | 8 | 5 | 5 | 20.5 | 18.5 | 六角ナット（丸形） | - |
| AS1200-M3-X12 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M3×0.5 | M3×0.5 | 20 | 20 | 0.06 | 0.06 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 4.5 | 6.6 | 23.5 | 21.5 | 8 | 5 | 5 | 20.5 | 18.5 | - | 潤滑剤：ワセリン |
| AS1200-M5 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M5×0.8 | M5×0.8 | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | - | - |
| AS1200-M5-J | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M5×0.8 | M5×0.8 | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | 六角ナット（丸形） | - |
| AS1200-M5-X12 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M5×0.8 | M5×0.8 | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | - | 潤滑剤：ワセリン |
| AS1200-M5-X214 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M5×0.8 | M5×0.8 | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | - | 絞り弁（チェック弁なし） |
| AS1200-M5-X214-J | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | M×M | M5×0.8 | M5×0.8 | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | 六角ナット（丸形） | 絞り弁（チェック弁なし） |
| AS1200-U10/32 | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | UNF×UNF | 10/32UNF | 10/32UNF | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | - | - |
| AS1200-U10/32-J | AS | シリンダ直結形エルボ | 1 | メータアウト | ガスケットシール | UNF×UNF | 10/32UNF | 10/32UNF | 105 | 105 | 0.32 | 0.32 | 0.4 | 0.2 | 0.7MPa | 0.1MPa | 1.05MPa | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 | 六角ナット（丸形） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AS1200-M3 | AS1200-M3 | P | 1,775 | - | - |
| AS1200-M3-J | AS1200-M3-J | P | 1,775 | - | - |
| AS1200-M3-X12 | AS1200-M3-X12 | P | 1,975 | - | - |
| AS1200-M5 | AS1200-M5 | P | 2,250 | 在庫品 | - |
| AS1200-M5-J | AS1200-M5-J | P | 2,250 | - | - |
| AS1200-M5-X12 | AS1200-M5-X12 | P | 2,450 | - | - |
| AS1200-M5-X214 | AS1200-M5-X214 | P | 2,425 | - | - |
| AS1200-M5-X214-J | AS1200-M5-X214-J | P | 2,425 | - | - |
| AS1200-U10/32 | AS1200-U10/32 | P | 2,250 | - | - |
| AS1200-U10/32-J | AS1200-U10/32-J | P | 2,250 | - | - |
