SMC
ASB（エルボ）
ASB（エルボ）
ASB（M・UNF）
ASB（R・NPT）
ASB（R・NPT）
ASB（G）
■外部オール金属により耐環境性向上
・溶接スパッタ・粉塵・紫外線等の環境下での使用が可能。
■施工性向上
・チューブの配管位置が高くなるため着脱が容易。
■軽量：約28％削減
・ASB22□1-02-06（39g）とSAS22□1-02-F06S（5４ｇ）の比較
89件の型式
ASB（M・UNF）
ASB（R・NPT）
ASB（G）

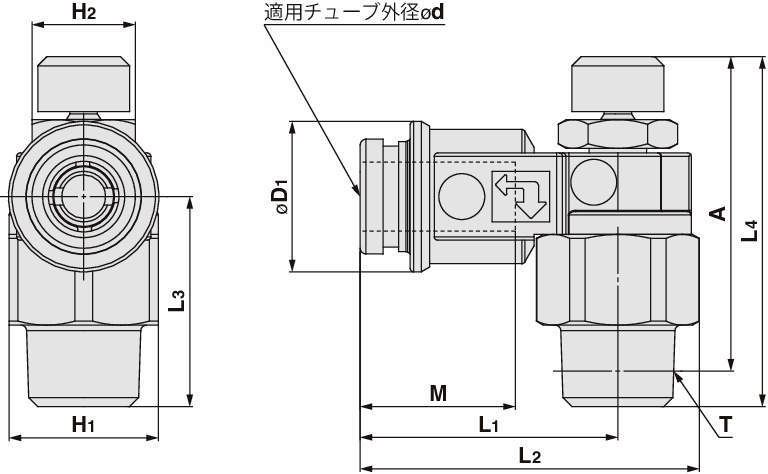

| 型式 | タイプ | 形状 |
ボディ サイズ |
制御方式 | 適用チューブ | 管接続部 | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H1 (mm) |
H2 (mm) |
D1 (mm) |
A (mm) MAX. |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4(mm) |
M (mm) |
質量 (g) |
オプション | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | MAX. | ||||||||||||||||||
| ASB2201-G01-08B | ASB | エルボ | 2 | メータアウト | ミリ | φ8mm | パッキンシール | G | G1/8 | 0.7 | 0.7 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 13 | 9 | 15.1 | 28.5 | 25.4 | 32.5 | 18.3 | 34 | 16.1 | 26 | 無電解ニッケルめっきなし |
| ASB2201-G01-08B-J | ASB | エルボ | 2 | メータアウト | ミリ | φ8mm | パッキンシール | G | G1/8 | 0.7 | 0.7 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 13 | 9 | 15.1 | 28.5 | 25.4 | 32.5 | 18.3 | 34 | 16.1 | 26 | 無電解ニッケルめっきなし、六角ナット（丸形） |
| ASB2201-G02-06 | ASB | エルボ | 2 | メータアウト | ミリ | φ6mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 13.1 | 33 | 24.7 | 34 | 23.2 | 39.5 | 13.6 | 41 | - |
| ASB2201-G02-06B | ASB | エルボ | 2 | メータアウト | ミリ | φ6mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 13.1 | 33 | 24.7 | 34 | 23.2 | 39.5 | 13.6 | 41 | 無電解ニッケルめっきなし |
| ASB2201-G02-08 | ASB | エルボ | 2 | メータアウト | ミリ | φ8mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 15.1 | 33 | 28.4 | 37.7 | 23.2 | 39.5 | 16.1 | 44 | - |
| ASB2201-G02-08B | ASB | エルボ | 2 | メータアウト | ミリ | φ8mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 15.1 | 33 | 28.4 | 37.7 | 23.2 | 39.5 | 16.1 | 44 | 無電解ニッケルめっきなし |
| ASB2201-G02-10 | ASB | エルボ | 2 | メータアウト | ミリ | φ10mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 18 | 33 | 30.8 | 40.1 | 23.2 | 39.5 | 17 | 48 | - |
| ASB2201-G02-10B | ASB | エルボ | 2 | メータアウト | ミリ | φ10mm | パッキンシール | G | G1/4 | 1.4 | 1.8 | 0.3 | 0.3 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12 | 18 | 33 | 30.8 | 40.1 | 23.2 | 39.5 | 17 | 48 | 無電解ニッケルめっきなし |
| ASB2201-N01-07 | ASB | エルボ | 2 | メータアウト | インチ | φ1/4" | シール剤なし | NPT | NPT1/8 | 0.7 | 0.7 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12.7 | 9 | 13.1 | 30.9 | 22.5 | 29.6 | 18.3 | 34 | 13.5 | 23 | - |
| ASB2201-N01-07S | ASB | エルボ | 2 | メータアウト | インチ | φ1/4" | シール剤付 | NPT | NPT1/8 | 0.7 | 0.7 | 0.25 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12.7 | 9 | 13.1 | 30.9 | 22.5 | 29.6 | 18.3 | 34 | 13.5 | 23 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASB2201-G01-08B | ASB2201-G01-08B | P | 3,075 | - | - |
| ASB2201-G01-08B-J | ASB2201-G01-08B-J | P | 3,075 | - | - |
| ASB2201-G02-06 | ASB2201-G02-06 | P | 3,075 | - | - |
| ASB2201-G02-06B | ASB2201-G02-06B | P | 3,075 | - | - |
| ASB2201-G02-08 | ASB2201-G02-08 | P | 3,075 | - | - |
| ASB2201-G02-08B | ASB2201-G02-08B | P | 3,075 | - | - |
| ASB2201-G02-10 | ASB2201-G02-10 | P | 3,075 | - | - |
| ASB2201-G02-10B | ASB2201-G02-10B | P | 3,075 | - | - |
| ASB2201-N01-07 | ASB2201-N01-07 | P | 2,963 | - | - |
| ASB2201-N01-07S | ASB2201-N01-07S | P | 3,000 | - | - |
