低速制御用 目盛付・ワンタッチ管継手付スピードコントローラ（プッシュロック式） インラインタイプ AS-FSM・AS-FSC

AS3002FSM/FSC

  • AS3002FSM/FSC

  • AS3002FSM/FSC

  • AS2502FSM/FSC

  • AS2502FSM/FSC

  • AS1002FSM/FSC（インチ）

  • インデックスプレート

■領域の分解能向上により微調整が可能
・AS-FSMシリーズ：　1～50mm/s
・AS-FSCシリーズ：50～150mm/s

■流量の数値管理で「作業工数削減」「設定ミス低減」に貢献！

■流量の数値管理が可能な目盛窓。

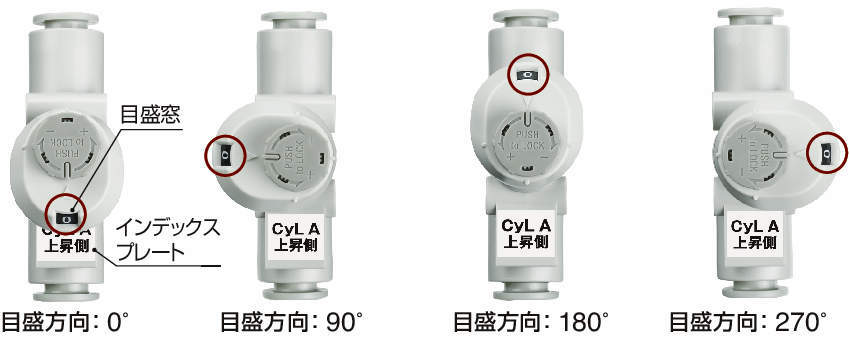

■4方向の目盛窓方向により視認性が向上
・使用状況に合わせせた目盛方向の選択で、点検・保守の工数を削減。
・装置を覗き込まなくても数値の確認が可能
・装置の設計自由度も向上。

■大型化されたプッシュロック式ハンドル
・ハンドルが大きく回転しやすい、微調整がやりやすい。
・ニードルロックの作業性貢献。
・90°刻みの目印で操作性アップ。

#スピードコントローラ
  • 寸法図
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 68件中 31-40件

  • 表示件数

68件の型式

  • AS-FSM/FSC（インライン）\n

型式 タイプ 形状 ボディ
サイズ		 制御範囲 目盛
方向		 適用チューブ C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 φD1
(mm)		 φD2
(mm)		 φD3
(mm)		 φD4
(mm)		 φD5
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) L5
(mm)		 L6
(mm)		 L7
(mm)		 L8
(mm)		 M1
(mm)		 W1
(mm)		 W2
(mm)		 X1
(mm)		 X2
(mm)		 リリースブッシュ寸法
(mm)		 質量
(g)		 オーダーメイド仕様
タイプ 外径 φd 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN. X Y
AS1002FSM-04-X214 AS-FSM インライン 100 1～50mm/s 0° ミリ φ4mm 0.4 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 36.4 33.9 11 15.4 8.8 10.1 13 13.6 15.1 5.5 9.6 7.7 10 5.5 絞り弁（チェック弁なし）
AS1002FSM-06 AS-FSM インライン 100 1～50mm/s 0° ミリ φ6mm 0.6 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 37.4 34.9 11 15.4 8.8 12.3 13 13.6 15.1 5.5 9.6 9.7 12 6.6 -
AS1002FSM-06-X21 AS-FSM インライン 100 1～50mm/s 0° ミリ φ6mm 0.6 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 37.4 34.9 11 15.4 8.8 12.3 13 13.6 15.1 5.5 9.6 9.7 12 6.6 ノングリース（シリーズ材 フッ素コーティング）＋絞り弁（チェック弁なし）
AS1002FSM-06-X214 AS-FSM インライン 100 1～50mm/s 0° ミリ φ6mm 0.6 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 11.6 3.3 5.5 9.4 10 40.1 6.1 12.8 37.4 34.9 11 15.4 8.8 12.3 13 13.6 15.1 5.5 9.6 9.7 12 6.6 絞り弁（チェック弁なし）
AS1002FSM-23 AS-FSM インライン 100 1～50mm/s 0° ミリ φ3.2mm 0.3 0.01 0.3 0.4 1MPa 0.1MPa 1.5MPa 8.4 3.3 5.5 9.4 10 36.6 5.1 11.8 36.4 33.9 11 15.4 8.8 10.1 13.5 13.6 15.1 5.5 9.6 6.7 9.5 5.2 -
AS1002FSM-01 AS-FSM インライン 100 1～50mm/s 0° インチ φ1/8" 0.3 0.01 0.3 0.4 1MPa 0.1MPa 1.5MPa 8.4 3.3 5.5 9.4 10 36.6 5.1 11.8 36.4 33.9 11 15.4 8.8 10.1 13.5 13.6 15.1 5.5 9.6 6.7 9.5 5.2 -
AS1002FSM-03 AS-FSM インライン 100 1～50mm/s 0° インチ φ5/32" 0.4 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 36.4 33.9 11 15.4 8.8 10.1 13 13.6 15.1 5.5 9.6 7.7 10 5.5 -
AS1002FSM-03-X214 AS-FSM インライン 100 1～50mm/s 0° インチ φ5/32" 0.4 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 9.3 3.3 5.5 9.4 10 37.6 5.1 11.8 36.4 33.9 11 15.4 8.8 10.1 13 13.6 15.1 5.5 9.6 7.7 10 5.5 絞り弁（チェック弁なし）
AS1002FSM-07 AS-FSM インライン 100 1～50mm/s 0° インチ φ1/4" 0.6 0.01 0.2 0.4 1MPa 0.1MPa 1.5MPa 12 3.3 5.5 9.4 10 40.1 6.2 12.9 37.5 35 11 15.4 8.8 12.8 13.5 13.6 15.1 5.5 9.6 10.9 ― 6.7 -
AS2052FSC3-06 AS-FSC インライン 205 50～150mm/s 270° ミリ φ6mm 1.0 0.3 0.2 0.4 1MPa 0.1MPa 1.5MPa 12.8 4.3 7.8 13 16 54.2 7.6 17.2 49.0 47.6 17 22.5 12 16.1 17 21.5 24 7.8 16.2 11.5 ― 16 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
AS1002FSM-04-X214 AS1002FSM-04-X214 P 3,000 - -
AS1002FSM-06 AS1002FSM-06 P 2,850 - -
AS1002FSM-06-X21 AS1002FSM-06-X21 P 3,325 - -
AS1002FSM-06-X214 AS1002FSM-06-X214 P 3,000 - -
AS1002FSM-23 AS1002FSM-23 P 2,900 - -
AS1002FSM-01 AS1002FSM-01 P 2,900 - -
AS1002FSM-03 AS1002FSM-03 P 2,850 - -
AS1002FSM-03-X214 AS1002FSM-03-X214 P 3,000 - -
AS1002FSM-07 AS1002FSM-07 P 2,850 - -
AS2052FSC3-06 AS2052FSC3-06 P 3,625 - -
