残圧排気弁付・ワンタッチ管継手付スピードコントローラユニバーサルタイプ AS-FE

AS-FE（ユニバーサル）

AS-FE（ユニバーサル）

このページをプリント
CADをダウンロード
価格・納期を確認

■残圧をワンプッシュで簡単に排気

■排気プッシュボタンは目立つ赤色

■メータアウト形／メータイン形の外観識別
・ロックナットで識別します。
・メータアウト形は無電解ニッケルめっき、メータイン形は黒色亜鉛クロメートとなっています。

: #スピードコントローラ

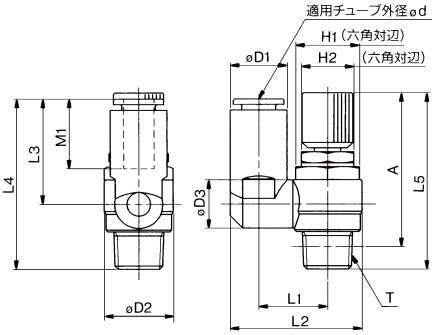

寸法図
カタログ・チラシ
CAD

AS-FE（ユニバーサル）

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

67件中 41-50件
表示件数

仕様
価格・納期

67件の型式

型式	タイプ	形状	ボディサイズ	制御方式	適用チューブ		管接続部			流量(L/min(ANR))		C値：音速コンダクタンス(dm³/(s・bar))		b値：臨界圧力比		残圧排気弁の音速コンダクタンス (dm3/(s・bar))	最高使用圧力	最低使用圧力	保証耐圧力	H1 (mm)	H2 (mm)	D1 (mm)	D2 (mm)	D3 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	L5(mm)		A(mm)		M1 (mm)	質量 (g)	オプション	オーダーメイド仕様
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ	自由流れ	制御流れ														MAX.	MIN.	MAX.	MIN.
					タイプ	外径 φd	シール方式	ねじタイプ	接続口径 T	自由流れ	制御流れ	自由流れ	制御流れ	自由流れ	制御流れ														MAX.	MIN.	MAX.	MIN.
AS4301FE-04-12SK-X21	AS-FE	ユニバーサル	4	メータアウト	ミリ	φ12mm	シール剤付	R	R1/2	1710	1710	4.8	4.8	0.3	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	24	17	21.7	18.5	19.4	26.8	52	36.3	60.8	63.8	58.8	56.5	51.5	22	105	ロックナット(六角)	ノングリース（シリーズ材フッ素コーティング）＋絞り弁（チェック弁なし）
AS2311FE-01-04SK	AS-FE	ユニバーサル	2	メータイン	ミリ	φ4mm	シール剤付	R	R1/8	180	180	0.5	0.5	0.2	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	12	12	9.3	14.2	9.3	13.1	24.9	17.5	30.9	53	48	49.9	44.9	12.7	26	ロックナット(六角)	-
AS2311FE-01-04SK-X12	AS-FE	ユニバーサル	2	メータイン	ミリ	φ4mm	シール剤付	R	R1/8	180	180	0.5	0.5	0.2	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	12	12	9.3	14.2	9.3	13.1	24.9	17.5	30.9	53	48	49.9	44.9	12.7	26	ロックナット(六角)	潤滑剤：ワセリン
AS2311FE-02-04SK	AS-FE	ユニバーサル	2	メータイン	ミリ	φ4mm	シール剤付	R	R1/4	260	260	0.72	0.72	0.3	0.3	0.16	1.0MPa	0.1MPa	1.5MPa	14	14	10.4	28.6	10.9	16.2	30.6	21.9	39.6	51.7	46.7	46.2	41.2	16	36	ロックナット(六角)	-
AS2311FE-02-04SK-X12	AS-FE	ユニバーサル	2	メータイン	ミリ	φ4mm	シール剤付	R	R1/4	260	260	0.72	0.72	0.3	0.3	0.16	1.0MPa	0.1MPa	1.5MPa	14	14	10.4	28.6	10.9	16.2	30.6	21.9	39.6	51.7	46.7	46.2	41.2	16	36	ロックナット(六角)	潤滑剤：ワセリン
AS2311FE-01-06SK	AS-FE	ユニバーサル	2	メータイン	ミリ	φ6mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	12	12	11.6	14.2	10.9	14	26.9	22.9	36.3	53	48	49.9	44.9	13.5	27	ロックナット(六角)	-
AS2311FE-01-06SK-X12	AS-FE	ユニバーサル	2	メータイン	ミリ	φ6mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	12	12	11.6	14.2	10.9	14	26.9	22.9	36.3	53	48	49.9	44.9	13.5	27	ロックナット(六角)	潤滑剤：ワセリン
AS2311FE-02-06SK	AS-FE	ユニバーサル	2	メータイン	ミリ	φ6mm	シール剤付	R	R1/4	390	390	1.1	1.1	0.3	0.3	0.16	1.0MPa	0.1MPa	1.5MPa	14	14	12.8	28.6	12.9	18.4	34	25.2	42.1	51.7	46.7	46.2	41.2	17	37	ロックナット(六角)	-
AS2311FE-02-06SK-X12	AS-FE	ユニバーサル	2	メータイン	ミリ	φ6mm	シール剤付	R	R1/4	390	390	1.1	1.1	0.3	0.3	0.16	1.0MPa	0.1MPa	1.5MPa	14	14	12.8	28.6	12.9	18.4	34	25.2	42.1	51.7	46.7	46.2	41.2	17	37	ロックナット(六角)	潤滑剤：ワセリン
AS2311FE-01-08SK	AS-FE	ユニバーサル	2	メータイン	ミリ	φ8mm	シール剤付	R	R1/8	230	230	0.64	0.64	0.2	0.25	0.16	1.0MPa	0.1MPa	1.5MPa	12	12	15.2	14.2	12.9	16.2	30.9	28.2	40.8	53	48	49.9	44.9	18.5	29	ロックナット(六角)	-

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AS4301FE-04-12SK-X21	AS4301FE-04-12SK-X21	P	5,400	-	-
AS2311FE-01-04SK	AS2311FE-01-04SK	P	2,625	-	-
AS2311FE-01-04SK-X12	AS2311FE-01-04SK-X12	P	2,825	-	-
AS2311FE-02-04SK	AS2311FE-02-04SK	P	2,875	-	-
AS2311FE-02-04SK-X12	AS2311FE-02-04SK-X12	P	3,075	-	-
AS2311FE-01-06SK	AS2311FE-01-06SK	P	2,625	-	-
AS2311FE-01-06SK-X12	AS2311FE-01-06SK-X12	P	2,825	-	-
AS2311FE-02-06SK	AS2311FE-02-06SK	P	2,875	-	-
AS2311FE-02-06SK-X12	AS2311FE-02-06SK-X12	P	3,075	-	-
AS2311FE-01-08SK	AS2311FE-01-08SK	P	2,625	-	-
