パイロットチェック弁付・ワンタッチ管付スピードコントローラ ユニバーサルタイプ ASP-F

ASP-F（ユニバーサル）

  • ASP-F（ユニバーサル）

  • ASP-F（ユニバーサル）

■パイロットチェック弁とスピードコントローラを一体化。

■シリンダの一時的な中間停止、シリンダの速度制御が可能

■チューブの取付方向が360°自由自在

■標準で無電解ニッケルめっき仕様

#スピードコントローラ

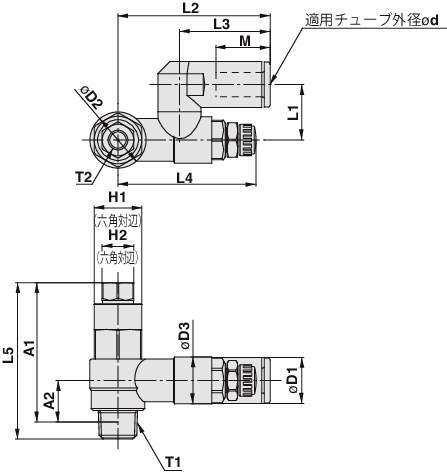

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 57件中 1-10件

  • 表示件数

57件の型式

  • ASP-F（ユニバーサル）

型式 タイプ 形状 ボディ
サイズ		 適用チューブ 管接続部 流量(L/min(ANR)) C値：音速コンダクタンス(dm3/(s・bar)) b値：臨界圧力比 最高
使用圧力		 最低
使用圧力		 保証
耐圧力		 H1 H2 D1
(mm)		 D2
(mm)		 D3
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4(mm) L5
(mm)		 A1
(mm)		 A2
(mm)		 M
(mm)		 質量
(g)		 オプション オーダーメイド仕様
タイプ 外径 φd シール方式 ねじタイプ 接続口径T1 パイロットポートT2 自由流れ 制御流れ 自由流れ 制御流れ 自由流れ 制御流れ MAX. MIN.
ASP330F-01-06S ASP-F ユニバーサル 3 ミリ φ6mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 11.6 4.2 1.8 14 38.4 22.9 39.6 34.6 38.6 35.2 10.5 13.7 32 - -
ASP330F-01-06S-X12 ASP-F ユニバーサル 3 ミリ φ6mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 11.6 4.2 1.8 14 38.4 22.9 39.6 34.6 38.6 35.2 10.5 13.7 32 - 潤滑剤：ワセリン
ASP330F-01-06S-J ASP-F ユニバーサル 3 ミリ φ6mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 11.6 4.2 1.8 14 38.4 22.9 39.6 34.6 38.6 35.2 10.5 13.7 32 ロックナット（丸形） -
ASP330F-01-08S ASP-F ユニバーサル 3 ミリ φ8mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 15.2 4.2 1.8 15.8 44.7 28.2 38.9 33.9 38.6 35.2 10.5 18.7 35 - -
ASP330F-01-08S-X12 ASP-F ユニバーサル 3 ミリ φ8mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 15.2 4.2 1.8 15.8 44.7 28.2 38.9 33.9 38.6 35.2 10.5 18.7 35 - 潤滑剤：ワセリン
ASP330F-01-08S-J ASP-F ユニバーサル 3 ミリ φ8mm シール剤付 R×M R1/8 M5×0.8 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 12mm 8mm 15.2 4.2 1.8 15.8 44.7 28.2 38.9 33.9 38.6 35.2 10.5 18.7 35 ロックナット（丸形） -
ASP330F-N01-07S ASP-F ユニバーサル 3 インチ φ1/4" シール剤付 NPT×UNF NPT1/8 10/32UNF 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 1/2" 8mm 13.2 14.2 11.8 15.8 42.2 25.6 38.9 33.9 38.6 35.1 10.5 17 35 - -
ASP330F-N01-07S-J ASP-F ユニバーサル 3 インチ φ1/4" シール剤付 NPT×UNF NPT1/8 10/32UNF 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 1/2" 8mm 13.2 14.2 11.8 15.8 42.2 25.6 38.9 33.9 38.6 35.1 10.5 17 35 ロックナット（丸形） -
ASP330F-N01-09S ASP-F ユニバーサル 3 インチ φ5/16" シール剤付 NPT×UNF NPT1/8 10/32UNF 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 1/2" 8mm 15.2 14.2 11.8 15.8 44.7 28.2 38.9 33.9 38.6 35.1 10.5 18.7 35 - -
ASP330F-N01-09S-J ASP-F ユニバーサル 3 インチ φ5/16" シール剤付 NPT×UNF NPT1/8 10/32UNF 180 180 0.58 0.58 0.25 0.15 1.0MPa 0.1MPa 1.5MPa 1/2" 8mm 15.2 14.2 11.8 15.8 44.7 28.2 38.9 33.9 38.6 35.1 10.5 18.7 35 ロックナット（丸形） -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ASP330F-01-06S ASP330F-01-06S P 6,500 在庫品 -
ASP330F-01-06S-X12 ASP330F-01-06S-X12 P 6,700 - -
ASP330F-01-06S-J ASP330F-01-06S-J P 6,500 - -
ASP330F-01-08S ASP330F-01-08S P 6,500 - -
ASP330F-01-08S-X12 ASP330F-01-08S-X12 P 6,700 - -
ASP330F-01-08S-J ASP330F-01-08S-J P 6,500 - -
ASP330F-N01-07S ASP330F-N01-07S P 6,500 - -
ASP330F-N01-07S-J ASP330F-N01-07S-J P 6,500 - -
ASP330F-N01-09S ASP330F-N01-09S P 6,500 - -
ASP330F-N01-09S-J ASP330F-N01-09S-J P 6,500 - -
