ASD-F-D（ユニバーサル）
ASD-F-D（ユニバーサル）
ASD-F-D（ユニバーサル）
■2方向の流量制御が可能
・ひとつのスピードコントローラで2方向の流量制御（メータイン・メータアウト）が可能。
・2つの流量制御弁とチェック弁を一体化。
■マイナスドライバ調整用
・不用意な手動操作を防止。
■チューブ取付け方向が360°自由自在
・ユニバーサルタイプは配管方向を360°自由自在に設定できます。
52件の型式
ASD-F-D（ユニバーサル）

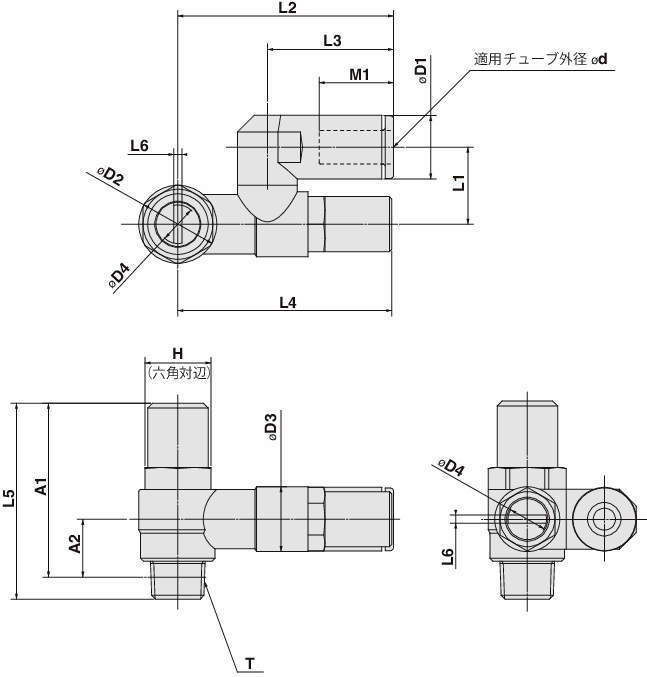

| 型式 | タイプ | 形状 |
ボディ サイズ |
適用チューブ | 管接続部 | 流量(L/min(ANR)) | C値：音速コンダクタンス(dm3/(s・bar)) | b値：臨界圧力比 |
最高 使用圧力 |
最低 使用圧力 |
保証 耐圧力 |
H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
A1 (mm) |
A2 (mm) |
M1 (mm) |
質量 (g) |
オーダーメイド仕様 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 φd | シール方式 | ねじタイプ | 接続口径 T | 自由流れ | 制御流れ | 自由流れ | 制御流れ | 自由流れ | 制御流れ | |||||||||||||||||||||||
| ASD530F-N03-09SD | ASD-F-D | ユニバーサル | 5 | インチ | φ5/16" | シール剤付 | NPT | NPT3/8 | 600 | 600 | 1.82 | 1.82 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 19 | 15.2 | 23 | 19.8 | 9.8 | 20.3 | 51.3 | 28.2 | 53.7 | 52.6 | 1.2 | 47.4 | 14 | 18.5 | 135 | - |
| ASD530F-N03-11SD | ASD-F-D | ユニバーサル | 5 | インチ | φ3/8" | シール剤付 | NPT | NPT3/8 | 700 | 700 | 2.14 | 2.14 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 19 | 18.5 | 23 | 19.8 | 9.8 | 23.1 | 54.1 | 32.6 | 53.7 | 52.6 | 1.2 | 47.4 | 14 | 21 | 144 | - |
| ASD630F-04-10SD | ASD-F-D | ユニバーサル | 6 | ミリ | φ10mm | シール剤付 | R | R1/2 | 1200 | 1200 | 3.66 | 3.66 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 24 | 18.5 | 28.6 | 26.5 | 12.4 | 25.9 | 64.3 | 32.6 | 69.1 | 62.9 | 1.2 | 55.8 | 18.6 | 21 | 254 | - |
| ASD630F-04-12SD | ASD-F-D | ユニバーサル | 6 | ミリ | φ12mm | シール剤付 | R | R1/2 | 1300 | 1300 | 3.96 | 3.96 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 24 | 20.9 | 28.6 | 26.5 | 12.4 | 25.9 | 66.1 | 34.4 | 69.1 | 62.9 | 1.2 | 55.8 | 18.6 | 22 | 256 | - |
| ASD630F-N04-11SD | ASD-F-D | ユニバーサル | 6 | インチ | φ3/8" | シール剤付 | NPT | NPT1/2 | 1300 | 1300 | 3.96 | 3.96 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 23.8 | 18.5 | 28.6 | 26.5 | 12.4 | 25.9 | 64.3 | 32.6 | 69.1 | 62.9 | 1.2 | 55.8 | 18.6 | 21 | 256 | - |
| 10-ASD230F-M5-04D | ASD-F-D | ユニバーサル | 2 | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 9.3 | 9.6 | 10 | 4.7 | 11.7 | 29.4 | 17.5 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 12.9 | 17 | - |
| 10-ASD230F-M5-06D | ASD-F-D | ユニバーサル | 2 | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 75 | 75 | 0.22 | 0.22 | 0.3 | 0.25 | 1MPa | 0.1MPa | 1.5MPa | 8 | 11.6 | 9.6 | 10 | 4.7 | 11.7 | 32.5 | 20.6 | 30.7 | 31 | 0.7 | 27.4 | 7.8 | 13.7 | 18 | - |
| 10-ASD330F-01-06SD | ASD-F-D | ユニバーサル | 3 | ミリ | φ6mm | シール剤付 | R | R1/8 | 175 | 175 | 0.54 | 0.54 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 11.6 | 14.2 | 11.8 | 7.2 | 14 | 38.5 | 22.9 | 38.9 | 34.7 | 1.2 | 31.6 | 10.6 | 13.7 | 36 | - |
| 10-ASD330F-01-08SD | ASD-F-D | ユニバーサル | 3 | ミリ | φ8mm | シール剤付 | R | R1/8 | 175 | 175 | 0.54 | 0.54 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 12 | 15.2 | 14.2 | 11.8 | 7.2 | 15.8 | 44.8 | 28.2 | 38.2 | 34.7 | 1.2 | 31.6 | 10.6 | 18.5 | 38 | - |
| 10-ASD430F-02-06SD | ASD-F-D | ユニバーサル | 4 | ミリ | φ6mm | シール剤付 | R | R1/4 | 295 | 295 | 0.9 | 0.9 | 0.15 | 0.2 | 1MPa | 0.1MPa | 1.5MPa | 17 | 12.8 | 18.5 | 15 | 7.2 | 18 | 43.5 | 25.2 | 41.7 | 40.2 | 1.2 | 34.7 | 11 | 17 | 72 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASD530F-N03-09SD | ASD530F-N03-09SD | P | 4,625 | - | - |
| ASD530F-N03-11SD | ASD530F-N03-11SD | P | 4,625 | - | - |
| ASD630F-04-10SD | ASD630F-04-10SD | P | 6,500 | - | - |
| ASD630F-04-12SD | ASD630F-04-12SD | P | 6,500 | - | - |
| ASD630F-N04-11SD | ASD630F-N04-11SD | P | 6,500 | - | - |
| 10-ASD230F-M5-04D | 10-ASD230F-M5-04D | P | 2,750 | - | - |
| 10-ASD230F-M5-06D | 10-ASD230F-M5-06D | P | 2,750 | - | - |
| 10-ASD330F-01-06SD | 10-ASD330F-01-06SD | P | 3,550 | - | - |
| 10-ASD330F-01-08SD | 10-ASD330F-01-08SD | P | 3,750 | - | - |
| 10-ASD430F-02-06SD | 10-ASD430F-02-06SD | P | 3,950 | - | - |
