■バラ物搬送に最適！
・円滑な輸送ができるスクリュー羽根
■標準スクリュー羽根 A型
・羽根の材質はSS400相当品を使用し、連続巻加工になっておりますので輸送状態も良く円滑な輸送が可能です。
■標準スクリュー羽根 B型
・羽根の材質はSS400相当品を使用しております。
・羽根製作専用機で加工されており、羽根は1ピッチ毎に溶接継ぎになっております。
■標準スクリュー羽根 STB型
・羽根の材質はSUS304を使用しております。
・羽根製作専用機で加工されており、羽根は1ピッチ毎に溶接継ぎになっております。
三和コンベア
スクリューコンベア｜標準スクリュー羽根
詳細仕様
50件の型式
-

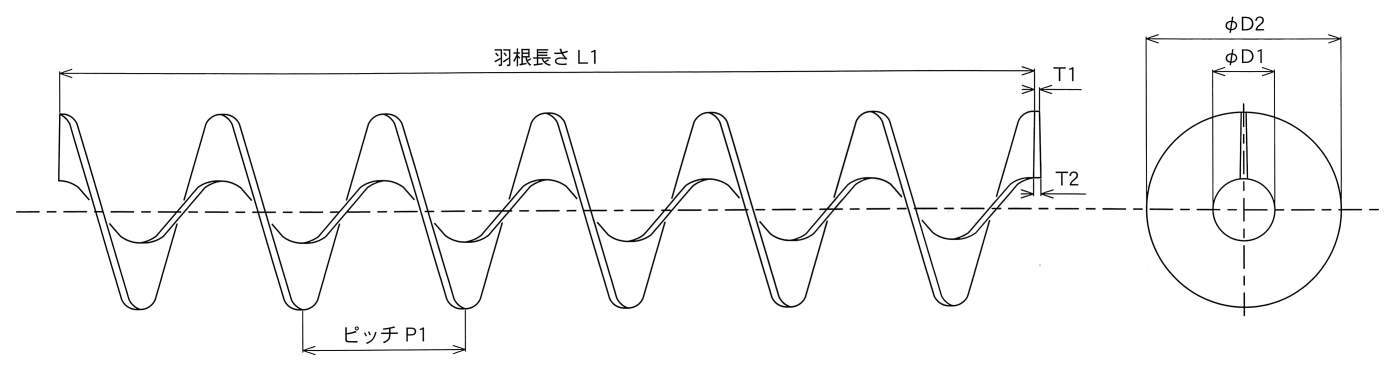

A型
-

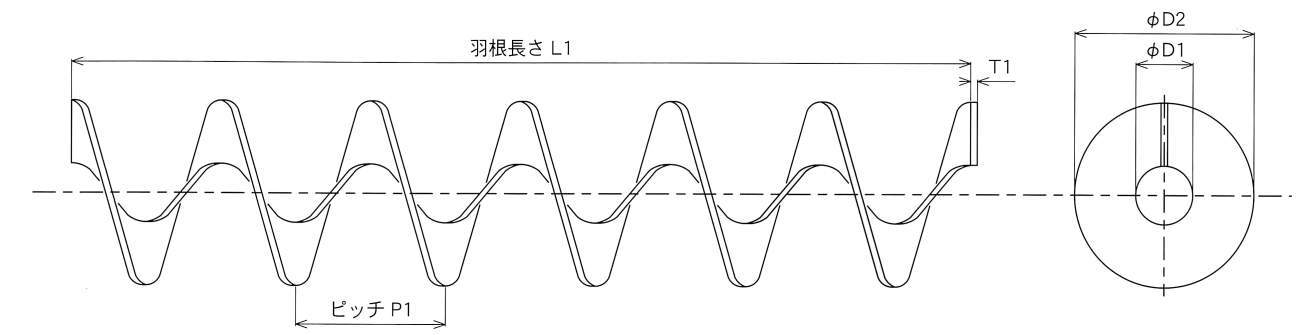

B型／STB型
| 型式 | タイプ | 巻き方向 |
標準外径 φD2 （mm） |
外径公差 (mm) |
標準内径 φD1 （mm） |
内径公差 (mm) |
羽根ピッチ P1 （mm） |
ピッチ公差 (mm) |
外端厚 T1 （mm） |
内端厚 T2 （mm） |
板厚 T1 (mm) |
羽根長さ L1 （mm） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-100R | A | 右巻き | 100 | -4～+1 | 34.0 | 0～+3 | 100 | ±5 | 1.8 | 3.9 | - | 1500 |
| A-125R | A | 右巻き | 125 | -4～+1 | 42.7 | 0～+3 | 125 | ±7 | 1.8 | 3.9 | - | 1500 |
| A-160R | A | 右巻き | 160 | +1～+7 | 48.6 | 0～+3 | 160 | ±8 | 1.6 | 4.0 | - | 1500 |
| A-200R | A | 右巻き | 200 | -5～+2 | 60.5 | 0～+3 | 200 | ±10 | 1.7 | 4.0 | - | 1500 |
| A-250R | A | 右巻き | 250 | -2～+4 | 76.3 | 0～+4 | 250 | ±13 | 1.7 | 4.0 | - | 1500 |
| B-90R | B | 右巻き | 90 | ±2 | 42.7 | 0～+3 | 80 | ±5 | - | - | 4.5 | 1500 |
| B-140R | B | 右巻き | 140 | ±2 | 48.6 | 0～+3 | 120 | ±5 | - | - | 4.5 | 1500 |
| B-140-60R | B | 右巻き | 140 | ±2 | 60.5 | 0～+3 | 120 | ±5 | - | - | 4.5 | 1500 |
| B-190R | B | 右巻き | 190 | ±2 | 60.5 | 0～+3 | 160 | ±6 | - | - | 4.5 | 1500 |
| B-190-76R | B | 右巻き | 190 | ±2 | 76.3 | 0～+3 | 160 | ±6 | - | - | 4.5 | 1500 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| A-100R | A-100R | P | 22,000 | - | 6日間 |
| A-125R | A-125R | P | 23,200 | - | 6日間 |
| A-160R | A-160R | P | 26,400 | - | 6日間 |
| A-200R | A-200R | P | 28,600 | - | 6日間 |
| A-250R | A-250R | P | 32,000 | - | 6日間 |
| B-90R | B-90R | P | 35,200 | - | 6日間 |
| B-140R | B-140R | P | 37,400 | - | 6日間 |
| B-140-60R | B-140-60R | P | 37,400 | - | 6日間 |
| B-190R | B-190R | P | 41,800 | - | 6日間 |
| B-190-76R | B-190-76R | P | 41,800 | - | 6日間 |
