TCFFS
TCFFS
TCFFD
＜シングルタイプ＞
・高トルク伝達のシングル板ばね部をユニット化。
・どのような軸締結方式とも組み合わせられます。
＜ダブルタイプ＞
・高トルク伝達のダブル板ばね部をユニット化。
・どのような軸締結方式とも組み合わせられます。
【注意事項】
・許容軸方向変位は偏心・偏角0の場合を表します。
・最高回転数は動バランスを考慮していません。
・ボルトクランプハブの場合、推奨軸公差はh6です。
・オプションでボルトクランプハブへのキー追加工、簡易防錆処理も対応します。
8件の型式
TCFFS
TCFFD

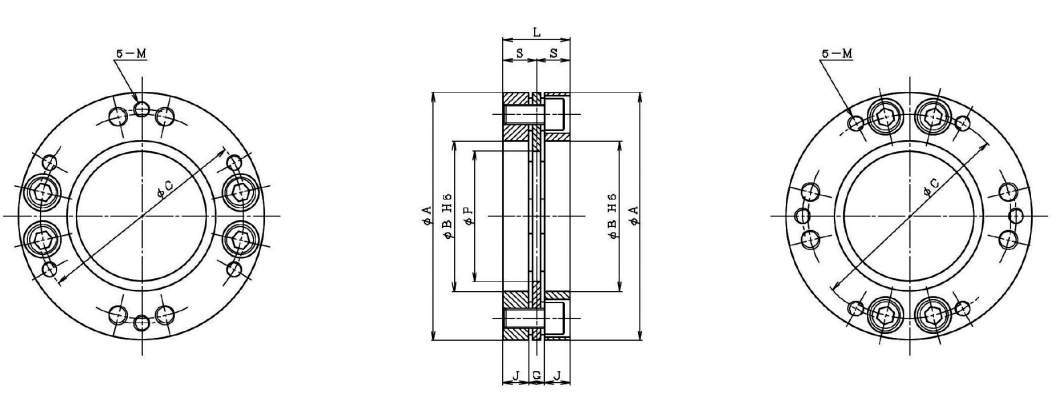

| 型式 | タイプ | A | B | P | L | S | J | G | C | M |
締付けトルク N・m |
許容トルク N・m |
最高回転数 mim-1 |
許容偏心 mm |
許容偏角 ° |
許容軸方向変位 mm |
ねじり剛性 N・m/rad |
慣性モーメント kg・m2 |
質量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCFFS-65 | シングル | 65 | 38 | 36 | 17.5 | 8.75 | 7 | 3.5 | 57 | Ｍ4 | 4.0 | 80 | 10000 | 0.02 | 1.0 | ±0.46 | 2.28×105 | 1.67×10-4 | 0.24 |
| TCFFS-80 | シングル | 80 | 50 | 46 | 22.5 | 11.25 | 9.5 | 3.5 | 70 | Ｍ5 | 8.3 | 140 | 10000 | 0.02 | 1.0 | ±0.58 | 3.22×105 | 4.77×10-4 | 0.43 |
| TCFFS-93 | シングル | 93 | 54 | 51 | 28 | 14 | 12 | 4 | 80 | Ｍ6 | 13.7 | 250 | 10000 | 0.02 | 1.0 | ±0.64 | 6.80×105 | 11.7×10-4 | 0.82 |
| TCFFS-100 | シングル | 100 | 62 | 56 | 29 | 14.5 | 12 | 5 | 85 | Ｍ6 | 13.7 | 320 | 10000 | 0.02 | 1.0 | ±0.71 | 10.3×105 | 15.7×10-4 | 0.92 |
| TCFFD-65 | ダブル | 65 | 38 | 36 | 35 | 17.5 | 7 | 21 | 57 | Ｍ4 | 4.0 | 80 | 10000 | 0.20 | 1.0 | ±0.92 | 1.14×105 | 3.49×10-4 | 0.50 |
| TCFFD-80 | ダブル | 80 | 50 | 46 | 44 | 22 | 9.5 | 25 | 70 | M5 | 8.3 | 140 | 10000 | 0.23 | 1.0 | ±1.15 | 1.61×105 | 9.82×10-4 | 0.91 |
| TCFFD-93 | ダブル | 93 | 54 | 51 | 56 | 28 | 12 | 32 | 80 | M6 | 13.7 | 250 | 10000 | 0.30 | 1.0 | ±1.27 | 3.40×105 | 24.5×10-4 | 1.74 |
| TCFFD-100 | ダブル | 100 | 62 | 56 | 58 | 29 | 12 | 34 | 85 | M6 | 13.7 | 320 | 10000 | 0.31 | 1.0 | ±1.41 | 5.15×105 | 33.3×10-4 | 2.00 |
・TCFFD(ダブル)の許容偏角°は片側です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TCFFS-65 | TCFFS-65 | P | 9,310 | - | 15日間 |
| TCFFS-80 | TCFFS-80 | P | 11,770 | - | 15日間 |
| TCFFS-93 | TCFFS-93 | P | 13,800 | - | 15日間 |
| TCFFS-100 | TCFFS-100 | P | 15,730 | - | 15日間 |
| TCFFD-65 | TCFFD-65 | P | 15,300 | - | 15日間 |
| TCFFD-80 | TCFFD-80 | P | 19,260 | - | 15日間 |
| TCFFD-93 | TCFFD-93 | P | 20,440 | - | 15日間 |
| TCFFD-100 | TCFFD-100 | P | 23,860 | - | 15日間 |
